מוצר REAL SHOT

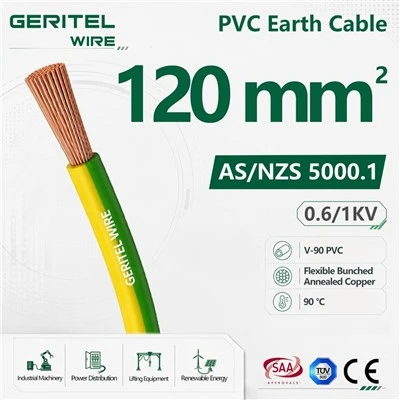

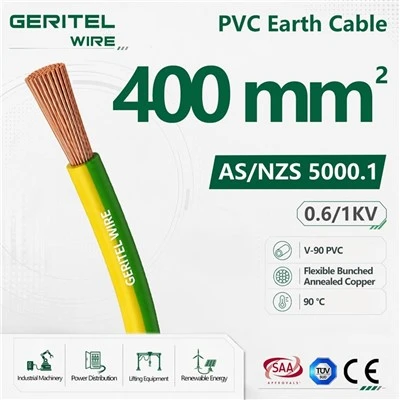

כבל אדמה V90 עבור מארזים וחיווט מכשיר
מפרט מוצר
יישומים
למוליכי אדמה נפרדים. לחיווט מרכזיה ולוח בקרה. עבור חיווט קבוע בתוך מארזים או מכשירים אחרים שבהם הכבל אינו נגיש ללא שימוש בכלים. לשימוש בו נדרשות תכונות התיישנות משופרות לאלו של PVC של 75 מעלות בגלל טמפרטורות סביבה גבוהות יותר. מתאים לבלוטות
| מפרטים | |
| מְנַצֵחַ |
מוליך נחושת מחושל רגיל ל-AS/NZS 1125 ניתן להפעיל גם בטמפרטורות של עד 90 מעלות כאשר אינו חשוף לעיוות מכני (ראה AS/NZS 3008.1) |
| בִּדוּד | V-90 PVC צבעים: ירוק/צהוב |
|
מְנַצֵחַ |
כֶּבֶל |
מינימום מוּתקָן הִתעַקְמוּת רַדִיוּס מ"מ |
|||||
|---|---|---|---|---|---|---|---|
|
נָקוּב C.S.A מ"מ |
נָקוּב קוֹטֶר של חוטים |
נָקוּב קוֹטֶר מ"מ |
נָקוּב בִּדוּד עוֹבִי מ"מ |
קוטר כללי |
כ. מִסָה ק"ג/100 מ' |
||
|
מִינִימוּם מ"מ |
מַקסִימוּם מ"מ |
||||||
| 1.0* | 1/11.3 | 1.13 | 0.8 | 2.6 | 2.8 | 1.7 | 10 |
| 1.5 | 7/0.50 | 1.5 | 0.8 | 3.0 | 3.2 | 2.2 | 15 |
| 2.5* | 1/1.78 | 1.78 | 0.8 | 3.3 | 3.5 | 3.3 | 15 |
| 2.5 | 7/0.67 | 2.0 | 0.8 | 3.5 | 3.7 | 3.4 | 15 |
| 4 | 7/0.85 | 2.6 | 1.0 | 4.5 | 4.6 | 5.4 | 20 |
| 6 | 7/1.04 | 3.1 | 1.0 | 5.1 | 5.2 | 7.6 | 20 |
| 10 | 7/1.35 | 4.1 | 1.0 | 6.0 | 6.1 | 12 | 25 |
| 16 | 7/1.70 | 5.1 | 1.0 | 7.1 | 7.2 | 18 | 30 |
| 25 | 19/1.35 | 6.8 | 1.2 | 9.1 | 9.3 | 27 | 35 |
| 35 | 19/1.53 | 7.7 | 1.2 | 10.0 | 10.1 | 36 | 40 |
| 50 | 19/1.78 | 8.9 | 1.4 | 11.6 | 11.9 | 51 | 50 |
| 70 | 19/2.14 | 10.7 | 1.4 | 13.4 | 13.5 | 70 | 55 |
| 95 | 19/1.45 | 12.5 | 1.6 | 15.9 | 15.9 | 98 | 65 |
| 120 | 37/2.03 | 14.2 | 1.6 | 17.4 | 17.4 | 120 | 70 |
| 150 | 37/2.25 | 15.8 | 1.8 | 19.5 | 19.5 | 148 | 80 |
| 185 | 37/2.52 | 17.6 | 2.0 | 21.7 | 21.7 | 185 | 90 |
|
מְנַצֵחַ נָקוּב C.S.A. מ"מ |
דירוג נוכחי (א) | מאפיינים חשמליים | ||||
|---|---|---|---|---|---|---|
| תלת פאזי | חד פאזי |
DC מקסימום הִתנַגְדוּת ב-20 מעלות Ω/ק"מ |
תגובה לכל ליבה (מעץ, נוגע) Ω/ק"מ |
|||
|
בצינור באוויר A |
מַחתֶרֶת בתעלה א' |
ב-conduitinair A |
מַחתֶרֶת בתעלה א' |
|||
| 1.0* | 11 | 16 | 13 | 18 | 18.1 | 0.119 |
| 1.5 | 14 | 20 | 16 | 24 | 13.6 | 0.111 |
| 2.5* | 20 | 28 | 22 | 33 | 7.41 | 0.102 |
| 2.5 | 20 | 28 | 22 | 33 | 7.41 | 0.102 |
| 4 | 26 | 37 | 30 | 42 | 4.61 | 0.102 |
| 6 | 34 | 46 | 38 | 53 | 3.08 | 0.0967 |
| 10 | 47 | 61 | 53 | 71 | 1.83 | 0.0906 |
| 16 | 62 | 80 | 71 | 91 | 1.15 | 0.0861 |
| 25 | 87 | 105 | 97 | 120 | 0.727 | 0.0853 |
| 35 | 100 | 125 | 115 | 145 | 0.524 |
0.0826 |
| 50 | 125 | 150 | 140 | 170 | 0.387 | 0.0797 |
| 70 | 155 | 185 | 175 | 210 | 0.268 | 0.0770 |
| 95 | 185 | 225 | 210 | 260 | 0.193 | 0.0766 |
| 120 | 220 | 260 | 250 | 295 | 0.153 | 0.0743 |
| 150 | 250 | 290 | 280 | 335 | 0.124 | 0.0745 |
| 185 | 285 | 335 | 325 | 380 | 0.0991 | 0.0744 |
אישורים
אריזה
גָלִיל
סליל פלסטיק
סליל עץ קטן
