תֵאוּר

פרמטרים טכניים

הסמכה

25mm2 V90 earth cable

מוצר REAL SHOT

25mm2 PVC building wire green yellow

חוט הארקה נחושת עבור ארונות ופאנלים תעשייתיים

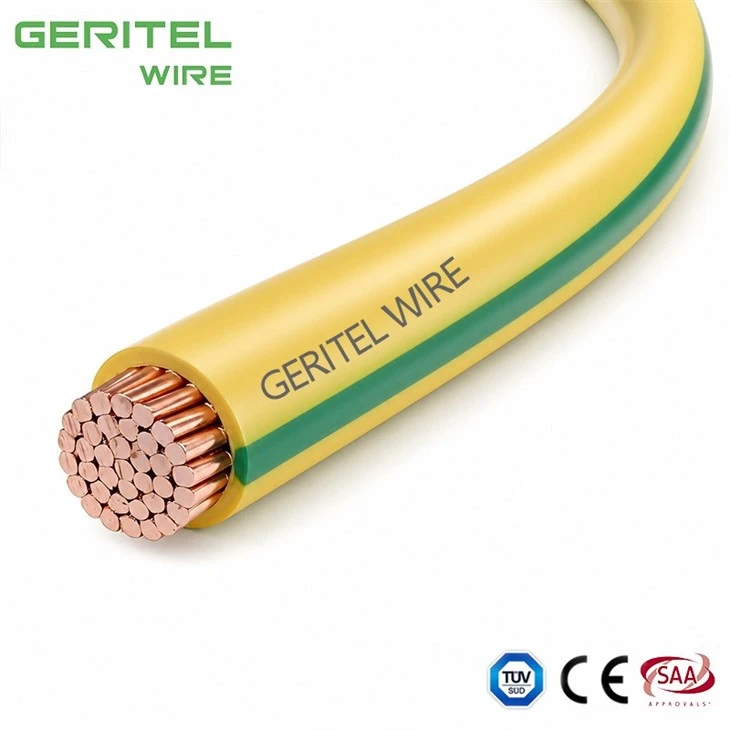

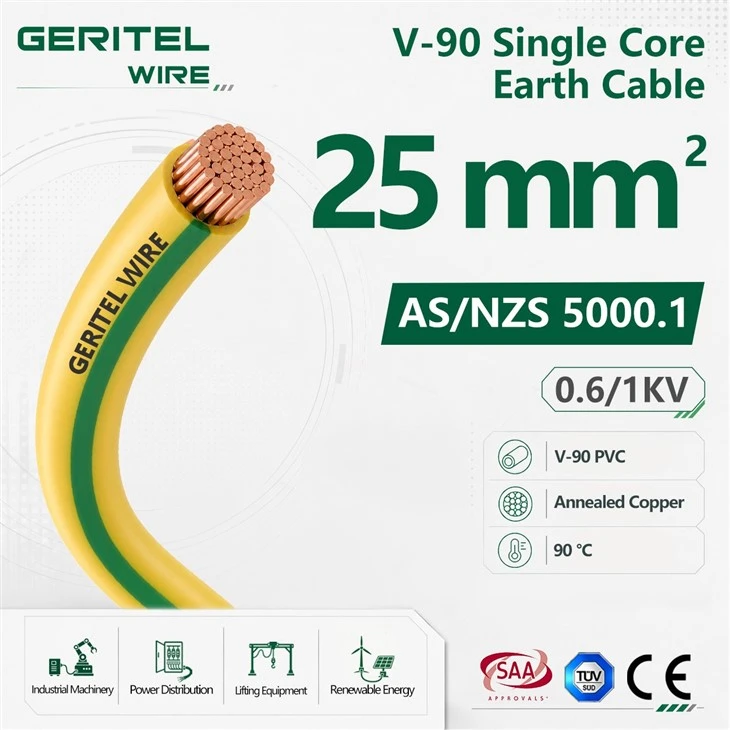

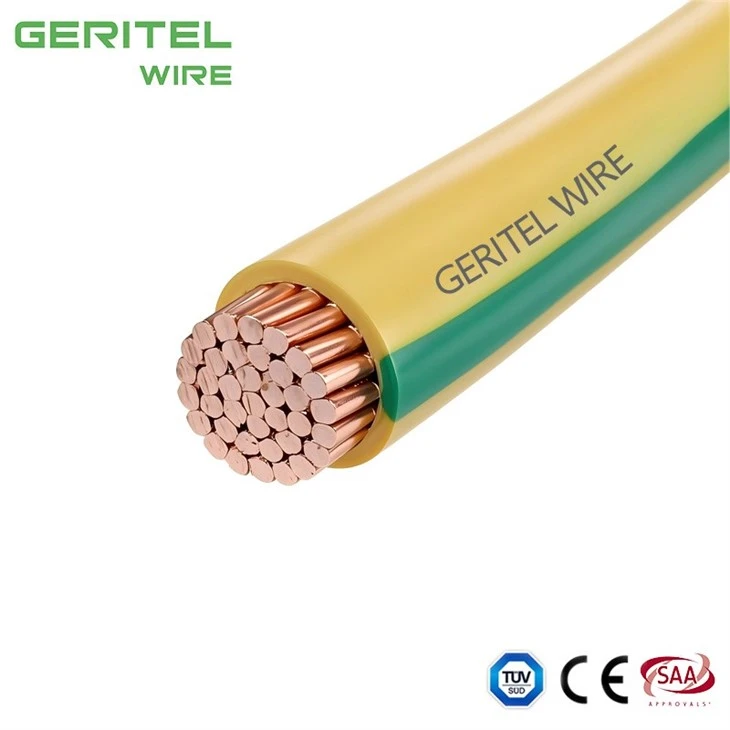

מוליך אדמה V90 25mm2מיוצר עם תשעה עשר חוטי נחושת מחושלים רגילים בקוטר 1.35 מ"מ, המספקים מבנה Class 2 עבור ארונות תעשייתיים, מרכזיות, מכלולי הפצה ומכשור מוגן. חוט הבניין צהוב ירוק 19/1.35 מיוצר לפי AS/NZS 5000.1 עם דרישות מוליכים לפי AS/NZS 1125. כבל הארקה מגן זה 600/1000V משתמש בבידוד V-90 PVC בלבד, ללא מעטה חיצוני והוא מוגדר לטמפרטורת פעולה רציפה מקסימלית של 75 מעלות. GERITEL WIRE יכולה לספק אורכי תופים מותאמים אישית, הדפסת כבלים, זיהוי סלילים ותיעוד אצווה. על המהנדסים לוודא הפעלת קצר חשמלי, תמיכה, מרווח כיפוף וזיזי נחושת תואמים לפני ההתקנה.

מפרט מוצר

25mm2 single core earth cable

יישומים

למוליכי אדמה נפרדים. לחיווט מרכזיה ולוח בקרה. עבור חיווט קבוע בתוך מארזים או מכשירים אחרים שבהם הכבל אינו נגיש ללא שימוש בכלים. לשימוש בו נדרשות תכונות התיישנות משופרות לאלו של PVC של 75 מעלות בגלל טמפרטורות סביבה גבוהות יותר. מתאים לבלוטות

מפרט

מְנַצֵחַ

מוליך נחושת מחושל רגיל ל-AS/NZS 1125
טמפרטורת עבודה רציפה מקסימלית: 75 מעלות

ניתן להפעיל גם בטמפרטורות של עד 90 מעלות כאשר אינו חשוף לעיוות מכני (ראה AS/NZS 3008.1)

בִּדוּד

V-90 PVC
צבעים: ירוק/צהוב

מְנַצֵחַ
מְנַצֵחַ			כֶּבֶל				מינימום מוּתקָן הִתעַקְמוּת רַדִיוּס מ"מ
נָקוּב C.S.A מ"מ	נָקוּב קוֹטֶר של חוטים לא/מ"מ	נָקוּב קוֹטֶר מ"מ	נָקוּב בִּדוּד עוֹבִי מ"מ	קוטר כללי		כ. מִסָה ק"ג/100 מ'
נָקוּב C.S.A מ"מ	נָקוּב קוֹטֶר של חוטים לא/מ"מ	נָקוּב קוֹטֶר מ"מ	נָקוּב בִּדוּד עוֹבִי מ"מ	מִינִימוּם מ"מ	מַקסִימוּם מ"מ	כ. מִסָה ק"ג/100 מ'
1.0*	1/11.3	1.13	0.8	2.6	2.8	1.7	10
1.5	7/0.50	1.5	0.8	3.0	3.2	2.2	15
2.5*	1/1.78	1.78	0.8	3.3	3.5	3.3	15
2.5	7/0.67	2.0	0.8	3.5	3.7	3.4	15
4	7/0.85	2.6	1.0	4.5	4.6	5.4	20
6	7/1.04	3.1	1.0	5.1	5.2	7.6	20
10	7/1.35	4.1	1.0	6.0	6.1	12	25
16	7/1.70	5.1	1.0	7.1	7.2	18	30
25	19/1.35	6.8	1.2	9.1	9.3	27	35
35	19/1.53	7.7	1.2	10.0	10.1	36	40
50	19/1.78	8.9	1.4	11.6	11.9	51	50
70	19/2.14	10.7	1.4	13.4	13.5	70	55
95	19/1.45	12.5	1.6	15.9	15.9	98	65
120	37/2.03	14.2	1.6	17.4	17.4	120	70
150	37/2.25	15.8	1.8	19.5	19.5	148	80
185	37/2.52	17.6	2.0	21.7	21.7	185	90

					מאפיינים חשמליים
מְנַצֵחַ נָקוּב C.S.A. מ"מ	דירוג נוכחי (א)				מאפיינים חשמליים
	תלת פאזי		חד פאזי		DC מקסימום הִתנַגְדוּת ב-20 מעלות Ω/ק"מ	תגובה לכל ליבה (מעץ, נוגע) Ω/ק"מ
	בצינור באוויר A	מַחתֶרֶת בתעלה א'	ב-conduitinair A	מַחתֶרֶת בתעלה א'	DC מקסימום הִתנַגְדוּת ב-20 מעלות Ω/ק"מ	תגובה לכל ליבה (מעץ, נוגע) Ω/ק"מ
1.0*	11	16	13	18	18.1	0.119
1.5	14	20	16	24	13.6	0.111
2.5*	20	28	22	33	7.41	0.102
2.5	20	28	22	33	7.41	0.102
4	26	37	30	42	4.61	0.102
6	34	46	38	53	3.08	0.0967
10	47	61	53	71	1.83	0.0906
16	62	80	71	91	1.15	0.0861
25	87	105	97	120	0.727	0.0853
35	100	125	115	145	0.524	0.0826
50	125	150	140	170	0.387	0.0797
70	155	185	175	210	0.268	0.0770
95	185	225	210	260	0.193	0.0766
120	220	260	250	295	0.153	0.0743
150	250	290	280	335	0.124	0.0745
185	285	335	325	380	0.0991	0.0744

אישורים

25mm2 copper earth conductor

25mm2 protective earth conductor

אריזה

גָלִיל

סליל פלסטיק

סליל עץ קטן

בַּקָשָׁה

לוח בקרה תעשייתי

חיבור חשמל לאנרגיה מתחדשת

חיווט מרכזיה

מִקרֶה

שדרוג מרכזיית נמל התעופה של אדלייד

חלוקת חשמל מרכזית תעשייתית

החלפת כבל גמיש מרכזית

למה לבחור בנו

30שנים של ניסיון
בשירות-אחת

Dongguan Greater Wire & Cable Co., Ltd. היא יצרנית כבלים מקצועית-בסין, המספקת פתרונות כבלים חשמליים מוסמכים לפרויקטים של בניין, תעשייה, כרייה, אנרגיה ותשתיות ברחבי העולם.

עם מפעל של 30,000 מ"ר, 30 קווי ייצור, מהנדסים מנוסים וצוות בקרת איכות קפדני, אנו מספקים מוצרי כבלים אמינים, ניתנים לאיתור ותואמים ליישומים הנדסיים בינלאומיים. המוצרים שלנו נתמכים על ידי הסמכות כולל SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ו-ISO.

אנו מחויבים לבטיחות, לאיכות, לשקיפות ולשותפות -ארוכת טווח. מבדיקת חומרי גלם ועד לבדיקת מוצר מוגמר, כל אצווה נשלטת בקפידה כדי להבטיח ביצועים יציבים ושימוש אמין בפרויקט.

איכות מוסמכת - גבוהה יותר. אספקה אמינה. ערך הנדסי.

15K

פרויקטים שהסתיימו

150+

צוות מקצועי

15K

לקוחות מרוצים

92+

פרסים ותעודות

ציוד צמחי

אישורים גלובליים

25mm2 earth cable supplier

תמונות לקוחות

plain annealed copper earth conductor

תחבורה בינלאומית

הובלה ימית

אנו מציעים פתרונות הובלה ימית אמינים עבור הזמנות בנפח גדול-. הסחורה שלך ארוזה בצורה מאובטחת ונשלחת במכולות, מה שמבטיח משלוח יעיל-בעלות לנמלים ברחבי העולם.

הובלה אווירית

לאספקה מהירה יותר, שירות ההובלה האווירית שלנו מבטיח שהמוצרים שלכם מגיעים ליעדים בינלאומיים במהירות, עם טיפול זהיר ומעקב מלא לאורך הדרך.

אקספרס בינלאומי

צריכים משלוחים דחופים? שירות האקספרס הבינלאומי שלנו מספק הזמנות קטנות עד בינוניות ביעילות, ומספק שירות -לדלת- מדלת עם מעקב- בזמן אמת לשקט נפשי.

שותף שיתופי

אנו מחפשים שותף לשיתוף פעולה להרחבת העסק שלנו.

V90 earth cable for separate earth conductors

green yellow earth cable for control panels

single core earth cable for electrical cabinets

protective earth wire for switchgear panels

V90 earth cable for fixed wiring enclosures

earth wire for internal apparatus wiring

איך לשתף איתנו פעולה?

פשוט שתף את הדרישות שלך, קבל את הפתרון המקצועי שלנו, אשר דוגמאות ותיהנה מייצור מהיר ואמין ומשלוח לכל העולם - כל כך קל לעבוד איתנו.

הכתובת שלנו

בניין 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Province Guangdong, סין

מספר טלפון

+86 136 6257 9592

+86 135 1078 4550

דואר-

manager01@greaterwire.com

green yellow building wire for meter boxes

שאלות נפוצות

האם חוט הארקה זהה לחוט הארקה?

חוט אדמה וחוט הארקה הם מונחים אזוריים המתארים לעתים קרובות את אותה פונקציית הגנה, אם כי הכללים המקומיים והטרמינולוגיה של המערכת שונים. GERITEL WIRE משתמש בחוט הארקה מנחושת, מוליך אדמה מגן וחוט בניין ירוק/צהוב כשמות ידידותיים לחיפוש- תוך שמירה על התיאור הרשמי של AS/NZS במסמכים טכניים.

מדוע ספקים קוראים לזה חוט בניין וחוט אדמה?

כבל אדמה של תיל לבניין משלב שני מונחי חיפוש נפוצים באוסטרליה וניו זילנד עבור חוט PVC יחיד -ליבת V-90 המשמש בהתקנות קבועות. GERITEL WIRE משתמשת בטרמינולוגיה מוכרת של הקונים בדפי המוצר, אך שומרת בהצעות מחיר את דרגת המוליכים המדויקת, המתח והמבנה הבלתי מכוסה.

האם קל יותר להתקין נחושת תקועה מאשר נחושת מוצקה?

בדרך כלל קל יותר לנתב חוט אדמה נחושת תקוע סביב עיקולים מאשר מוליך מוצק שווה ערך, אבל מוצר זה נשאר כבל חוטי-קבוע מסוג Class 2 ולא גמיש-דק. GERITEL WIRE מזהה את מבנה הגדיל עבור כל גודל כך שהלקוחות יכולים לתכנן משיכה וסיום בצורה נכונה.

מתי ייבחר מוליך אדמה מוצק?

A מוליך אדמה נחושת מוצקהניתן לבחור עבור מעגלי חיווט קבועים- קטנים יותר שבהם מועדף מוליך מוצק ומסוף תואם. GERITEL WIRE מתייחסת למבנה המוצק בגודל 1.0 מ"מ כפריט מובחן ויכולה לספק דוגמה לאישור הפשטה והחדרה מסוף לפני הזמנת נפח.

Hot Tags: 25mm2 as/nzs 5000.1 כבל אדמה 19/1.35 נחושת, סין 25mm2 as/nzs 5000.1 כבל אדמה 19/1.35 נחושת יצרנים, ספקים, מפעל
