מוצר REAL SHOT

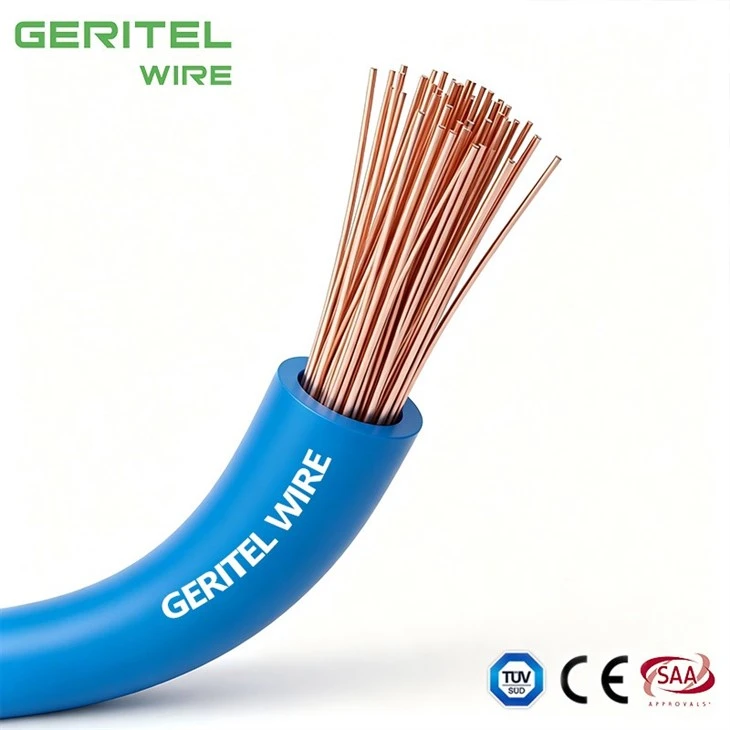

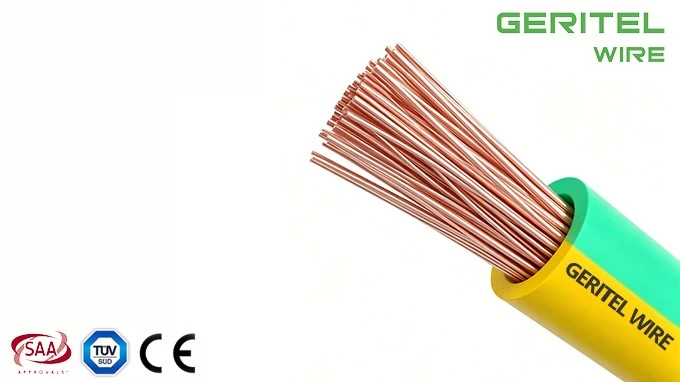

כבל יחיד ליבה גמיש בגודל 6 מ"מ למגעים וללוחות הפצה
מפרט מוצר
יישומים
חיווט לוח PVC לשימוש בלוחות בקרת מתגים, ממסר ומכשור של מתג כוח ולמטרות כגון מחברים פנימיים בציוד מיישרים, סטרטרים ובקרים של מנוע.
| מפרטים | |
| דירוג מתח Uo/U |
H05V-K:300/500V H07V-K:450/750V |
| דירוג טמפרטורה |
קבוע: -30 מעלות עד +70 מעלות מתגמש: -5 מעלות עד +70 מעלות |
| רדיוס כיפוף מינימלי | קבוע: 6 x קוטר כללי |
| מְנַצֵחַ | מוליך נחושת גמיש Class 5 |
| בִּדוּד | PVC (פוליוויניל כלוריד) |
| צבע בידוד | אדום, שחור, כחול, כתום, צהוב, לבן, ירוק/צהוב, סגול, ורוד, אפור, חום |
| תקנים |
EN 50525-2-31,EN 60228 מעכב בעירה לפי IEC/EN 60332-1-2 עמיד בפני UV |
מימדים
|
שטח חוצה נומינלי מ"מ |
||
|
קוטר כללי נומינלי מ"מ |
משקל נומינלי ק"ג/ק"מ |
|
| H05V-K | ||
| 0.5 | 2.20 | 9.1 |
| 0.75 | 2.40 | 11.7 |
| 1 | 2.55 | 14.4 |
| H07V-K | ||
| 1.5 | 3.00 | 20.1 |
| 2.5 | 3.65 | 31.5 |
| 4 | 4.20 | 46.2 |
| 6 | 4.80 | 65.1 |
| 10 | 6.25 | 109.4 |
| 16 | 7.40 | 165.2 |
| 25 | 9.40 | 253.4 |
| 35 | 10.40 | 345.5 |
| 50 | 12.55 | 492.4 |
| 70 | 14.10 | 669.3 |
| 95 | 17.20 | 910.4 |
| 120 | 17.70 | 1129.4 |
| 150 | 19.60 | 1401.0 |
| 185 | 23.00 | 1741.0 |
| 240 | 26.40 | 2267.5 |
מנצחים
|
הצלב נומינלי סָעִיףAL AREA מ"מ |
קוטר מרבי של חוטים במנצח מ"מ |
התנגדות מרבית של מוליך ב-20 מעלות אוהם/ק"מ |
| חוטים רגילים | ||
| 0.5 | 0.21 | 39 |
| 0.75 | 0.21 | 26 |
| 1 | 0.21 | 19.5 |
| 1.5 | 0.26 | 13.3 |
| 2.5 | 0.26 | 7.98 |
| 4 | 0.31 | 4.95 |
| 6 | 0.31 | 3.3 |
| 10 | 0.41 | 1.91 |
| 16 | 0.41 | 1.21 |
| 25 | 0.41 | 0.78 |
| 35 | 0.41 | 0.554 |
| 50 | 0.41 | 0.386 |
| 70 | 0.51 | 0.272 |
| 95 | 0.51 | 0.206 |
| 120 | 0.51 | 0.161 |
| 150 | 0.51 | 0.129 |
| 185 | 0.51 | 0.106 |
| 240 | 0.51 | 0.0801 |
מאפיינים חשמליים
|
צלב נומינלי אזור מבצעי מ"מ |
שיטת התייחסות א (מצורף ב צינור בתרמית קיר בידוד וכו') אמפר |
שיטת התייחסות ב (סגור בצינור בקיר או בפנים תא מטען וכו') |
שיטת התייחסות ג (חתוך ישיר) |
שיטת התייחסות ו (באוויר חופשי או מגש כבלים מחורר ב-ONA וכו' אופקי או אנכי וכו') אמפר |
|||||||
| נְגִיעָה |
מרווחים על ידי קוטר אחד |
||||||||||
| 2 כבלים חד-פאזי AC או DC או 3 כבלים תלת פאזי AC שטוח | |||||||||||
|
2 כבלים חד-שלבי ACor DC |
3 או 4 כבלים תלת-שלבי AC |
2 כבלים חד-שלבי ACor DC |
3 או 4 כבלים תלת-שלבי AC |
2 כבלים חד-שלבי AC או DC |
3 או 4כבלים שלושה-שָׁלָב AC |
2 כבלים Single Phase AC או DCשָׁטוּחַ |
3 כבלים תלת-שלבי ACflat |
3 כבלים תלת-שלבי ACtrefoil |
אופקי | אֲנָכִי | |
| 1.5 | 14.5 | 13.5 | 17.5 | 15.5 | 20 | 18 | - | - | - | - | - |
| 2.5 | 20 | 18 | 24 | 21 | 27 | 25 | - | - | - | - | - |
| 4 | 26 | 24 | 32 | 28 | 37 | 33 | - | - | - | - | - |
| 6 | 34 | 31 | 41 | 36 | 47 | 43 | - | - | - | - | - |
| 10 | 46 | 42 | 57 | 50 | 65 | 59 | - | - | - | - | - |
| 16 | 61 | 56 | 76 | 68 | 87 | 79 | - | - | - | - | - |
| 25 | 80 | 73 | 101 | 89 | 114 | 104 | 131 | 114 | 110 | 146 | 130 |
| 35 | 99 | 89 | 125 | 110 | 141 | 129 | 162 | 143 | 137 | 181 | 162 |
| 50 | 119 | 108 | 151 | 134 | 182 | 167 | 196 | 174 | 167 | 219 | 192 |
| 70 | 151 | 136 | 192 | 171 | 234 | 214 | 251 | 225 | 216 | 281 | 254 |
| 95 | 182 | 164 | 232 | 207 | 284 | 261 | 304 | 275 | 264 | 341 | 311 |
| 120 | 210 | 188 | 269 | 239 | 330 | 303 | 352 | 321 | 308 | 396 | 362 |
| 150 | 240 | 216 | 300 | 262 | 381 | 349 | 406 | 372 | 356 | 456 | 419 |
| 185 | 273 | 245 | 341 | 296 | 436 | 400 | 463 | 427 | 409 | 521 | 480 |
| 240 | 321 | 286 | 400 | 346 | 515 | 472 | 546 | 507 | 485 | 615 | 569 |
אישורים
אריזה

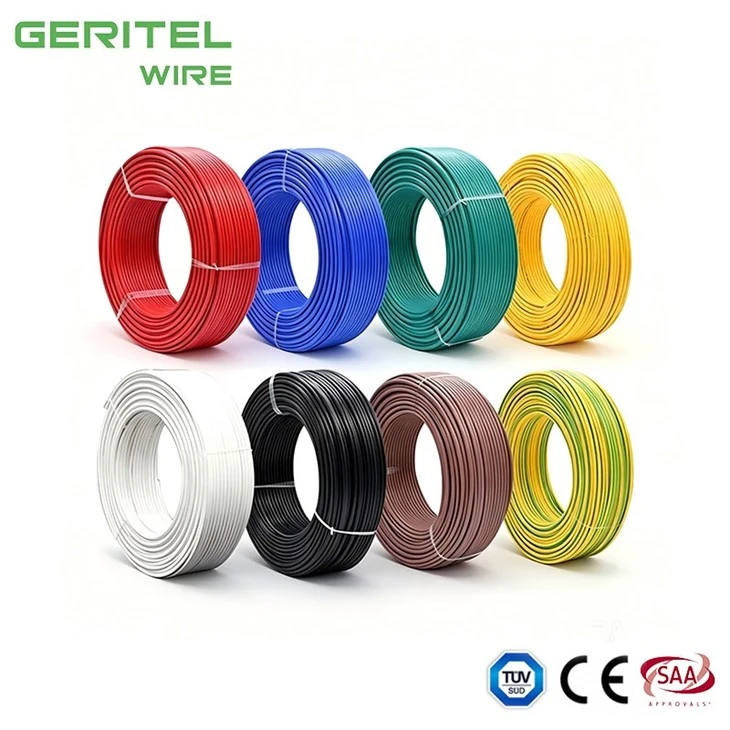

גָלִיל
