מוצר REAL SHOT

single core cable for electronic equipment

PVC wire for electronic equipment

כבל התקנה גמיש למערכות צינורות ותקע מוגנות

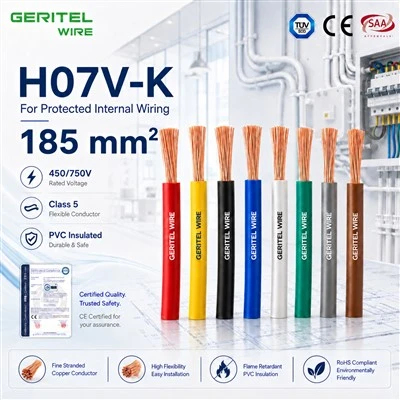

H07V-K משמש בהתקנות קבועות או מוגנות שבהן מוליכים גמישים-ליבה בודדים מנותבים דרך מערכות צינור מתאימות, גזעים או חיווט סגורות. עבור חיווט צינורות חשמליים, המוליך Class 5 יכול להיות קל יותר למשוך ולהלביש מאשר מוליכים קשיחים במסלולים עם עיקולים או קופסאות צפופות. בחיווט קבוע מוגן, בידוד PVC מספק מבנה קונבנציונלי לזיהוי צבע וסיום. GERITEL WIRE יכולה לתמוך במפיצים וקבלנים עם אספקת צבעים עקבית, סימון ואריזת יצוא. כְּמוֹחוט בנייה PVC, השימוש הסופי חייב לפעול לפי קוד החשמל של מדינת היעד, שיטת ההתקנה וסוגי המוליכים המותרים במקום להסתמך רק על ייעוד H07V-K.

מפרט מוצר

device internal wiring wire

יישומים

חיווט לוח PVC לשימוש בלוחות בקרת מתגים, ממסר ומכשור של מתג כוח ולמטרות כגון מחברים פנימיים בציוד מיישרים, סטרטרים ובקרים של מנוע.

מפרטים
דירוג מתח Uo/U	H05V-K:300/500V H07V-K:450/750V
דירוג טמפרטורה	קבוע: -30 מעלות עד +70 מעלות מתגמש: -5 מעלות עד +70 מעלות
רדיוס כיפוף מינימלי	קבוע: 6 x קוטר כללי
מְנַצֵחַ	מוליך נחושת גמיש Class 5
בִּדוּד	PVC (פוליוויניל כלוריד)
צבע בידוד	אדום, שחור, כחול, כתום, צהוב, לבן, ירוק/צהוב, סגול, ורוד, אפור, חום
תקנים	EN 50525-2-31,EN 60228 מעכב בעירה לפי IEC/EN 60332-1-2 עמיד בפני UV

מימדים

שטח חוצה נומינלי מ"מ

	קוטר כללי נומינלי מ"מ	משקל נומינלי ק"ג/ק"מ
	קוטר כללי נומינלי מ"מ	משקל נומינלי ק"ג/ק"מ
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

מנצחים

הצלב נומינלי סָעִיףAL AREA מ"מ	קוטר מרבי של חוטים במנצח מ"מ	התנגדות מרבית של מוליך ב-20 מעלות אוהם/ק"מ
הצלב נומינלי סָעִיףAL AREA מ"מ	קוטר מרבי של חוטים במנצח מ"מ	חוטים רגילים
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

מאפיינים חשמליים

צלב נומינלי אזור מבצעי מ"מ	שיטת התייחסות א (מצורף ב צינור בתרמית קיר בידוד וכו') אמפר		שיטת התייחסות ב (סגור בצינור בקיר או בפנים תא מטען וכו') אמפר		שיטת התייחסות ג (חתוך ישיר) אמפר		שיטת התייחסות ו (באוויר חופשי או מגש כבלים מחורר ב-ONA וכו' אופקי או אנכי וכו') אמפר
							נְגִיעָה			מרווחים על ידי קוטר אחד
							נְגִיעָה			2 כבלים חד-פאזי AC או DC או 3 כבלים תלת פאזי AC שטוח
	2 כבלים חד-שלבי ACor DC	3 או 4 כבלים תלת-שלבי AC	2 כבלים חד-שלבי ACor DC	3 או 4 כבלים תלת-שלבי AC	2 כבלים חד-שלבי AC או DC	3 או 4כבלים שלושה-שָׁלָב AC	2 כבלים Single Phase AC או DCשָׁטוּחַ	3 כבלים תלת-שלבי ACflat	3 כבלים תלת-שלבי ACtrefoil	אופקי	אֲנָכִי
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

אישורים

device internal wiring wiring cable

flexible wire for device internal wiring

אריזה

single core cable for device internal wiring

גָלִיל

סליל פלסטיק

סליל עץ קטן

בַּקָשָׁה

לוח בקרה תעשייתי

flexible wire for electrical instruments

חיבור חשמל לאנרגיה מתחדשת

single core cable for electrical instruments

חיווט מרכזיה

מִקרֶה

שדרוג מרכזיית נמל התעופה של אדלייד

חלוקת חשמל מרכזית תעשייתית

החלפת כבל גמיש מרכזית

למה לבחור בנו

30שנים של ניסיון
בשירות-אחת

Dongguan Greater Wire & Cable Co., Ltd. היא יצרנית כבלים מקצועית-בסין, המספקת פתרונות כבלים חשמליים מוסמכים לפרויקטים של בניין, תעשייה, כרייה, אנרגיה ותשתיות ברחבי העולם.

עם מפעל של 30,000 מ"ר, 30 קווי ייצור, מהנדסים מנוסים וצוות בקרת איכות קפדני, אנו מספקים מוצרי כבלים אמינים, ניתנים למעקב ותואמים ליישומים הנדסיים בינלאומיים. המוצרים שלנו נתמכים על ידי הסמכות כולל SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ו-ISO.

אנו מחויבים לבטיחות, לאיכות, לשקיפות ולשותפות -ארוכת טווח. מבדיקת חומרי גלם ועד לבדיקת מוצר מוגמר, כל אצווה נשלטת בקפידה כדי להבטיח ביצועים יציבים ושימוש אמין בפרויקט.

איכות מוסמכת - גבוהה יותר. אספקה אמינה. ערך הנדסי.

flexible wire for equipment terminal wiring

15K

פרויקטים שהסתיימו

150+

צוות מקצועי

15K

לקוחות מרוצים

92+

פרסים ותעודות

ציוד צמחי

single core cable for equipment terminal wiring

אישורים גלובליים

PVC flexible wire for building wiring

תמונות לקוחות

electrical conduit systems panel wire

תחבורה בינלאומית

הובלה ימית

אנו מציעים פתרונות הובלה ימית אמינים עבור הזמנות בנפח גדול-. הסחורה שלך ארוזה בצורה מאובטחת ונשלחת במכולות, מה שמבטיח משלוח יעיל-בעלות לנמלים ברחבי העולם.

הובלה אווירית

לאספקה מהירה יותר, שירות ההובלה האווירית שלנו מבטיח שהמוצרים שלכם מגיעים ליעדים בינלאומיים במהירות, עם טיפול זהיר ומעקב מלא לאורך הדרך.

אקספרס בינלאומי

צריכים משלוחים דחופים? שירות האקספרס הבינלאומי שלנו מספק הזמנות קטנות עד בינוניות ביעילות, ומספק שירות -לדלת- מדלת עם מעקב- בזמן אמת לשקט נפשי.

electrical conduit systems internal wiring cable

שותף שיתופי

אנו מחפשים שותף לשיתוף פעולה להרחבת העסק שלנו.

flexible cable for electrical conduit systems

single core wire for electrical conduit systems

PVC flexible wire for electrical conduit systems

conduit installations internal wiring cable

flexible cable for conduit installations

single core wire for conduit installations

PVC flexible wire for conduit installations

איך לשתף איתנו פעולה?

פשוט שתף את הדרישות שלך, קבל את הפתרון המקצועי שלנו, אשר דוגמאות ותיהנה מייצור מהיר ואמין ומשלוח לכל העולם - כל כך קל לעבוד איתנו.

הכתובת שלנו

בניין 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Province Guangdong, סין

מספר טלפון

+86 136 6257 9592

+86 135 1078 4550

דואר-

manager01@greaterwire.com

שאלות נפוצות

האם אוכל להשתמש ב-H07V-K עבור חיווט ארונות?

H07V-K יכול לעבוד כחוט של ארון גיבוש עבור חיבורי מסוף-ל-מסוף מוגנים ובקרה. תכננו תקני צבע, מספור ותקנים לפני הייצור, כך שמספר טרמינלים גדול יישאר קל להפעלה ולתחזוקה. GERITEL WIRE יכולה ליישר את אריזת הייצור עם טיפול בפאנל-בחנות, עיבוד חוטים אוטומטי או דרישות מלאי מפיץ להזמנות חוזרות.

כיצד יש לארגן את H07V-K בתעלות חיווט?

יש לנתב כבל של לוח תעלת חיווט עם מספיק מקום לפיזור חום ותחזוקה עתידית. הימנע ממילוי יתר של תעלות, עיקולים חדים וניתוב מעורב שיוצר בלבול בין מעגלי כוח, בקרה ואותות רגישים. אם לפרויקט יש מספר מעגלים או שווקי יעד, GERITEL WIRE יכולה לעזור להפריד יישומי H07V-K ממעגלים הזקוקים לכבל LSZH, מסונן, טמפרטורה גבוהה-או רציף-גמיש.

האם ניתן להשתמש ב-H07V-K עבור מגשרים לפאנל?

כן, חוט מגשר לפאנל הוא שימוש נפוץ כאשר המגשר הוא חלק ממעגל פנימי מוגן מתאים. שמור על אורך המגשר, הצבע וההכנה של המסוף בהתאמה לשרטוט הפאנל ותקן הבדיקה. GERITEL WIRE יכולה לספק סקירת נתונים טכניים ואריזת יצוא מעשית כך שלצוות הרכש יהיה מידע ברור יותר לפני אישור ייצור המוני.

כיצד אוכל לשמור על אחידות חיווט לוח H07V-K בין אצוות ייצור?

לחזרהחוט להרכבת פאנלייצור, מפרט מוליך נעילה, קודי צבע, הגדרות רצועות/קרימפ, סימון חוט ואריזה. בדיקה נכנסת ובדיקות מאמר-ראשונות עוזרות למנוע משינויים קטנים בחומר או בתהליך ליצור בעיות הרכבה. עבור תוכניות-ארוכות טווח, GERITEL WIRE יכולה לתאם זיהוי צבע עקבי, תוויות ותיעוד הזמנה כדי לצמצם שגיאות קבלה והרכבה.
