בעת הקמת מערכת פוטו-וולטאית סולארית (PV), בחירת גודל הכבל הנכון היא חיונית להבטחת יעילות, בטיחות ואמינות. כבל סולארי בגודל 2.5 מ"ר הוא בחירה נפוצה עבור יישומים שונים בשל האיזון שלו בין יכולת נשיאת זרם, גמישות ועמידות. עם זאת, האם הוא מתאים למערכת הסולרית הספציפית שלך תלוי במספר גורמים, כגון דרישות החשמל של המערכת, אורך הכבל ותנאי הסביבה.
במאמר זה, נדון בהתאמה של כבלים סולאריים בגודל 2.5 מ"מ, נחקור את התאימות לתקנים כמו H1Z2Z2-K ו-PV1-F, ונדגיש שיקולים מרכזיים ליישומים פוטו-וולטאיים (PV).
סקירה כללית של כבלים סולאריים
מהו כבל סולארי?
כבל סולארי הוא סוג מיוחד של חוט שנועד להתמודד עם הדרישות הייחודיות של מערכות PV, כולל זרמים גבוהים, חשיפה לקרינת UV ותנאי מזג אוויר קיצוניים. שלא כמו כבלים קונבנציונליים, כבלים סולאריים מותאמים לשימוש חיצוני ולביצועים לטווח ארוך.
תקנים לכבלים סולאריים
H1Z2Z2-K:
תקן אירופאי המתואר ב-EN 50618.
מיועד למערכות PV עם דירוג מתח של עד 1.5 kV DC.
מספק עמידות מצוינת לקרני UV, אוזון ולחץ מכני.
PV1-F:
תקן ישן יותר אך מאומץ נרחב עבור כבלים פוטו-וולטאיים.
מדורג עבור עד 1.0 kV DC, המציע עמידות ובידוד נטול הלוגן.
שני התקנים מבטיחים שכבלים סולאריים עומדים בדרישות בטיחות, יעילות וסביבתיות גבוהות.

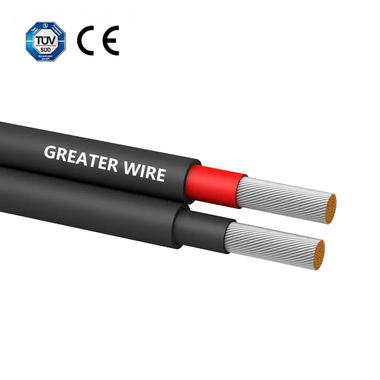

מאפיינים של כבלים סולאריים בגודל 2.5 מ"מ
לכבל סולארי בגודל 2.5 מ"מ יש שטח חתך של 2.5 מ"מ, מה שקובע את תכונותיו החשמליות והתאמתו ליישומים שונים. תכונות מפתח כוללות:
כושר נשיאה נוכחי:
תומך בדרך כלל בזרמים בין 20A ל-30A, בהתאם לתנאי ההתקנה.
דירוג מתח:
כבלי H1Z2Z2-K:עד 1.5 קילו וולט DC.
כבלי PV1-F:עד 1.0 kV DC.
התנגדות תרמית:
פועל בטווח טמפרטורות רחב מ--40 מעלות עד +120 מעלות.
עמידות בפני UV ומזג אוויר:
מיועד לחשיפה ארוכת טווח בחוץ, מבטיח עמידות בסביבות קשות.
מתי אפשר להשתמש בכבל סולארי בגודל 2.5 מ"ר?
1. מערכות הספק בינוני
כבל סולארי בגודל 2.5 מ"ר אידיאלי עבור התקנות PV קטנות עד בינוניות, כגון:
מערכות סולאריות למגורים המייצרות הספק של 1 קילוואט עד 3 קילוואט.
הגדרות קטנות מחוץ לרשת, כגון משאבות מים סולאריות או מערכות תאורה מרוחקות.
2. ריצות כבלים מתונות
הכבל בגודל 2.5 מ"מ מתאים לחיבורים של עד 20 מטר בתנאים רגילים. מרחקים ארוכים יותר עלולים להוביל לירידות מתח גבוהות יותר, אשר מפחיתות את יעילות המערכת.
3. חיבור פאנלים לממירים או לקופסאות צומת
לחיבור פאנלים סולאריים במערך למהפך או תיבת צומת, כבלים בגודל 2.5 מ"מ יכולים להתמודד עם הזרם הטיפוסי שנוצר על ידי מודולי PV סטנדרטיים.
4. עמידה בתקנים
ודא שהכבל עומד בתקני H1Z2Z2-K או PV1-F, שכן אלה מספקים:
עמידות בפני השפלה סביבתית.
עיכוב בעירה ותכונות נטולות הלוגן לבטיחות נוספת.
גורמים שיש לקחת בחשבון לפני השימוש בכבל סולארי בגודל 2.5 מ"ר
1. דרישות חשמל במערכת
הכבל חייב להתמודד עם הזרם המיוצר על ידי הפאנלים הסולאריים שלך. השתמש בנוסחה:
I=P/V
אֵיפֹה:
אני=נוכחי (א)
P=הספק (W)
V=מתח (V)
לדוגמה, פאנל סולארי של 300W הפועל ב-12V מייצר:
I=30012=25AI=\frac{300}{12}=25AI=12300=25A
כבל בגודל 2.5 מ"מ יכול להתמודד עם זרם זה ברוב התנאים.
2. נפילת מתח
נפילת מתח מתרחשת עקב התנגדות בכבל ועלולה להוביל לאובדן אנרגיה. כדי למזער את ירידת המתח:
שמור על חיבורי כבל קצרים ככל האפשר.
ודא שהצניחה לא תעלה על 3% ממתח המערכת.
השתמש בנוסחה:
Vdrop=I×R×L
אֵיפֹה:
R=התנגדות הכבל למטר.
L=אורך מסלול הכבל (מטרים).
3. הרחבה עתידית
אם אתה מתכנן להרחיב את המערכת הסולארית שלך בעתיד, שקול אם גודל כבל גדול יותר (למשל, 4 מ"מ או 6 מ"מ) יהיה מתאים יותר.
4. תנאים סביבתיים
עבור התקנות חיצוניות, ודא שלכבל יש:
עמידות UV לחשיפה ממושכת לשמש.
בידוד עמיד בפני גשם, שלג ותנודות טמפרטורה.
השוואה בין כבלים בגודל 2.5 מ"מ לגדלים אחרים
1. 1.5 מ"מ לעומת 2.5 מ"מ
כבל בגודל 1.5 מ"מ:מתאים למערכות בעלות הספק נמוך ומסלולי כבלים קצרים מאוד.
כבל בגודל 2.5 מ"מ:מציע קיבולת זרם גדולה יותר ומתאים ליישומים בעוצמה בינונית.
2. 4 מ"מ ומעלה
נדרשים כבלים גדולים יותר עבור מערכות בעלות הספק גבוה או חיבורי כבלים למרחקים ארוכים.
יישומים נפוצים של כבלים סולאריים בגודל 2.5 מ"מ
מערכות מגורים
לחיבור פאנלים בודדים במערך סולארי קטן למגורים למהפך או קופסת קומבינר סמוכים, כבל בגודל 2.5 מ"מ מספק קיבולת ובטיחות נאותים.
פתרונות מחוץ לרשת
במערכות עצמאיות כמו בקתות המונעות על ידי שמש או משאבות מים קטנות, הכבל בגודל 2.5 מ"מ מאזן בין סבירות לביצועים.
חיווט עזר
ניתן להשתמש בכבל בגודל 2.5 מ"מ גם לחיווט רכיבי עזר, כגון חיבורי סוללות או מערכות ניטור, בתנאי שהזרם נשאר בגבולות בטוחים.
