כמה KW יכול לקחת כבל 1.5 מ"מ?

בעת תכנון מערכת פוטו-וולטאית סולארית (PV), בחירת גודל הכבל היא גורם קריטי. אכבל סולארי בגודל 1.5 מ"רנמצא בשימוש נפוץ ביישומים בקנה מידה קטן, אך הקיבולת שלו תלויה במספר גורמים כגון זרם, מתח, תנאי התקנה וסוג תקן הכבלים שהוא דבק בו, כגון H1Z2Z2-K או PV{{4} }ו.

מאמר זה בוחן כמה כוח כבל סולארי בגודל 1.5 מ"ר יכול להתמודד במונחים של קילוואט (kW) ומספק הנחיות לגבי מתי להשתמש בו במערכות PV.

מאפיינים עיקריים של כבל סולארי בגודל 1.5 מ"ר

לכבל בגודל 1.5 מ"מ יש שטח חתך של 1.5 מ"מ רבוע. גודל קטן יחסית זה הופך אותו לקל משקל, גמיש ומתאים ליישומים סולאריים בהספק נמוך.

כושר נשיאה נוכחי

הקיבולת של כבל בגודל 1.5 מ"מ משתנה בהתאם לתנאי ההתקנה:

באוויר חופשי:הכבל יכול לשאת זרמים של עד 15A עד 20A בתנאים אידיאליים.

בצינורות או מתחת לאדמה:פיזור החום מופחת, ומוריד את קיבולת הזרם לסביבות 12A עד 15A.

דירוגי מתח

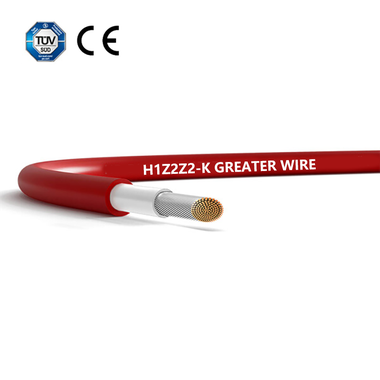

H1Z2Z2-K:מדורג עבור עד 1.5 קילו וולט DC, מה שמבטיח בטיחות ויעילות במערכות PV מודרניות.

PV1-F:מדורג עבור עד 1.0 kV DC, מתאים למערכות ישנות יותר ויישומי מתח נמוך.

התנגדות סביבתית

עמידות UV ואוזון:מאפשר שימוש בחוץ ללא השפלה.

טווח טמפרטורות רחב:פועל בדרך כלל בין מעלות -40 ל-+120 מעלות, ומבטיח ביצועים באקלים קיצוני.

חישוב קיבולת החשמל של כבל סולארי בגודל 1.5 מ"ר

כדי לקבוע כמה הספק (ב-kW) כבל בגודל 1.5 מ"ר יכול להתמודד, השתמש בנוסחה:
P=V×I

אֵיפֹה:

P=הספק (W)

V=מתח (V)

אני=נוכחי (א)

דוגמה חישוב

למערכת סולארית הפועלת ב-12V וכבל המסוגל לשאת 15A:
P=12 V×15 A=180 W

אם המערכת פועלת ב-48V:
P=48 V×15 A=720 W

עבור מתחים גבוהים יותר כגון 600V, נפוץ במערכות PV מסחריות:
P=600 V×15 A=9,000 W=9 kWP

פֶּתֶק:קיבולת ההספק בפועל תלויה בתנאי ההתקנה הספציפיים, באורך הכבל ובמפלת המתח המותרת.

מתי אפשר להשתמש בכבל סולארי בגודל 1.5 מ"ר?

1. מערכות בצריכת חשמל נמוכה

כבל סולארי בגודל 1.5 מ"ר מתאים להתקנות בקנה מידה קטן, כגון:

מערכי מגורים עם תפוקות הספק מתחת ל-1 קילוואט.

יישומים מחוץ לרשת כמו תאורה סולרית או משאבות מים קטנות.

2. מסלולי כבלים קצרים

בשל הקיבולת המוגבלת שלו, כבל בגודל 1.5 מ"מ אידיאלי למרחקים קצרים, בדרך כלל פחות מ-10 מטרים. ריצות ארוכות יותר עלולות לגרום לירידות מתח משמעותיות, ולהפחית את היעילות.

3. תואם לתקנים

ודא שהכבל עומד בתקני H1Z2Z2-K או PV1-F, המבטיחים:

עמידות גבוהה בפני UV ומזג אוויר.

תכונות נטולות הלוגן ומעכבות בעירה לבטיחות משופרת.

גורמים שיש לקחת בחשבון לפני השימוש בכבל סולארי בגודל 1.5 מ"ר

1. נפילת מתח

ירידת המתח עולה עם אורך הכבל וההתנגדות. מומלץ לשמור על ירידת המתח מתחת3%לביצועי מערכת מיטביים.

ניתן לחשב את ירידת המתח כך:
Vdrop=I×R×L

אֵיפֹה:

R=התנגדות כבל למטר (Ω/m).

L=אורך כולל של מסלול הכבל (מטרים).

2. דרישות חשמל במערכת

הספק הכולל של הפאנלים הסולאריים לא יעלה על קיבולת הכבל. לדוגמה, כבל בגודל 1.5 מ"ר הנושא 15A ב-48V יכול להתמודד עם עד 720W. למערכות גדולות יותר, שקול לשדרג לכבל בגודל 2.5 מ"מ או 4 מ"מ.

3. תנאים סביבתיים

אם הכבל נחשף לתנאים קשים, כגון טמפרטורות גבוהות או אור שמש ישיר, יכולת נשיאת הזרם שלו עלולה לרדת. כבלים העומדים בתקני H1Z2Z2-K ו-PV1-F נועדו לעמוד באתגרים כאלה.

4. הרחבה עתידית

אם אתה מתכנן להרחיב את המערכת הסולארית שלך בעתיד, שקול להשתמש בגודל כבל גדול יותר כדי להתאים לדרישות הספק מוגברות.

השוואה: 1.5 מ"מ לעומת גדלי כבלים סולאריים אחרים

יישומים נפוצים של כבלים סולאריים בגודל 1.5 מ"מ

מערכות מגורים

עבור מתקנים סולאריים קטנים על הגג עם תפוקה כוללת מתחת ל-1 קילוואט, ניתן להשתמש בכבל של 1.5 מ"מ לחיבור פאנלים סולאריים לקופסאות חיבור או ממירים.

תאורה מחוץ לרשת

פנסי רחוב או פנסי גן המופעלים על ידי שמש משתמשים לעתים קרובות בכבלים בגודל 1.5 מ"מ בשל דרישות החשמל הנמוכות שלהם ומסלולי הכבלים הקצרים שלהם.

חיווט עזר

במערכות גדולות יותר, ניתן להשתמש בכבלי 1.5 מ"מ לחיבורי עזר, כגון חיווט למערכות ניטור או עומסי DC קטנים.

מגבלות של 1.5 מ"מ כבלים סולאריים

קיבולת נוכחית מוגבלת:

לא מתאים ליישומים בעלי הספק גבוה או מסלולי כבלים ארוכים.

ירידת מתח מוגברת:

משמעותי למרחקים ארוכים יותר, מה שמוביל לאובדן אנרגיה.

שדרוגים עתידיים:

עשוי לדרוש החלפה אם תפוקת החשמל של המערכת עולה.
