בחירת הכבלים ממלאת תפקיד מכריע בבטיחות, עמידות ויעילות הבנייה בחיווט כוח ** כבל לבוש מתכת (כבל MC) וכבל NM הם שני סוגים נפוצים של כבלים, עם הבדלים משמעותיים במבנה, תרחישי יישומים וביצועים
1. מה כןכבל MC?

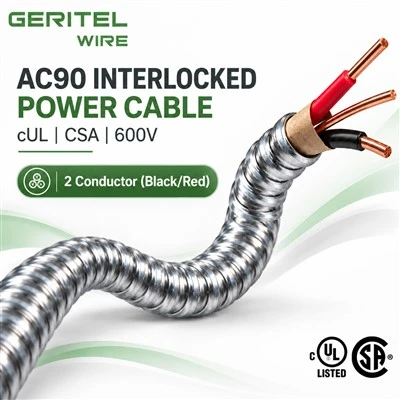

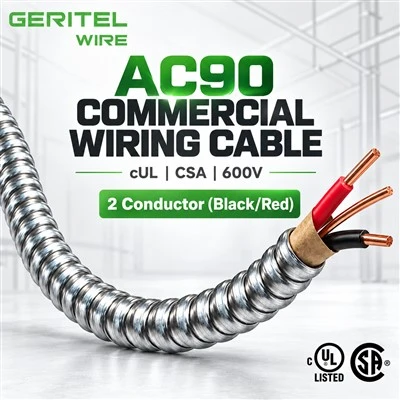

כבל MC הוא סוג של כבל עם נדן מתכת, המורכב בדרך כלל מהחלקים הבאים:
מוליך: בדרך כלל עשוי חומרי נחושת או אלומיניום, בהתאם לתקנים החשמליים.
שכבת בידוד: שימוש בחומרים תרמופלסטיים כמו פוליאתילן צולב (XLPE) או PVC כדי לספק ביצועי בידוד חשמליים טובים.
מלטה מתכתית: שכבת שריון מתכתית העשויה מאלומיניום או פלדה מגולוונת מספקת הגנה מכנית נוספת ופונקציות מיגון אלקטרומגנטיות.
ז'קט (אופציונלי): בחלק מכבלי MC, ניתן לכלול שכבה נוספת של ז'קט כדי לשפר את איטום המים, עמידות האש או עמידות בפני קורוזיה כימית.
כבלים MC משמשים לרוב בסביבות מסחריות, תעשייתיות ובבניינים הדורשים בטיחות גבוהה, ונדן המתכת שלהם מספקים יכולות והגנה אנטי-אינטר-הוועידה טובות יותר.
2. מה כןכבל NM?
כבלים לא מתכתיים, זה מתייחס לכבלים ללא נדן מתכת, כמו כבלי NM-B, כבלי THHN, כבלי UF-B וכו '. הם בדרך כלל מורכבים מהחלקים הבאים:
מוליך: מוליכי נחושת או אלומיניום, בהתאם לתקני החשמל.
שכבת בידוד: השתמש בחומרים כמו PVC או XLPE.
ז'קט: שימוש בחומרים לא מתכתיים כמו PVC, ניילון וכו ', כדי לספק הגנה מכנית וסביבתית בסיסית.
כבלי NM משמשים בעיקר לחיווט למגורים ויישומים מסחריים קלים מכיוון שהם קלים יותר להתקנה ויש להם עלויות נמוכות יחסית.
3. ההבדלים העיקריים בין כבלי MC וכבלי NM
3.1 הבדלים מבניים
| מְאַפיֵן | כבל MC | כבל NM |
| נדן חיצוני | יכול להיות שיש נדן מתכת (אלומיניום או פלדה) | באמצעות נדן PVC או ניילון ללא הגנה על מתכת |
| הגנה מכנית | יש יכולות התנגדות והגנה על השפעה חזקה | יכולת הגנה חלשה ורגישים לנזק גופני |
| יכולת מיגון | נדן מתכת יכול לספק מיגון הפרעות אלקטרומגנטיות טובות | אין פונקציה מסוכנת, הרגישה להתערבות אלקטרומגנטית |
3.2 הבדלים בתרחישי היישום
| תרחישי יישומים | כבל MC | כבל NM |
| חיווט למגורים | יכול לשמש למטרות מגורים, אך בדרך כלל מגיע בעלות גבוהה יותר | בשימוש נרחב לחיווט מגורים |
| מבנים מסחריים | בשימוש נרחב במשרדים, קניונים, מלונות וכו ' | מתאים לסביבות מסחריות קלות |
| סביבה תעשייתית | מתאים לסביבות העומס גבוה וסביבות הפרעות גבוהות | לא מתאים לסביבות העומס גבוהות או להפרעות גבוהות |
| סביבה רטובה | ניתן להשתמש בכבלי MC מסוימים בסביבות לחות | כבלים NM בדרך כלל אינם מתאימים לסביבות לחות |
3.3 הבדלים בין בנייה להתקנה
כבלים MC יכולים להיחשף ישירות להתקנה ללא צורך בהגנה נוספת על צינור, ואילו כבלים רגילים בדרך כלל דורשים חדירה לצינורות PVC או מתכת.
קל יותר לחתוך כבלים רגילים לניתוק ולמסלול מכיוון שהם קלים ורכים יותר, ואילו כבלי MC דורשים כוח רב יותר לכיפוף והתקנה עקב נוכחות של נדן מתכת.
3.4 השוואה בין מפרטים טיפוסיים
מפרטי כבל MC נפוצים בשוק כוללים:
12 2 כבל MC: מתאים למעגלי 15A, המשמשים בעיקר לתאורה ולחיווט שקע רגיל.
6 3 כבל MC: מתאים לציוד בעל עוצמה גבוהה כמו מחממי מים או מנועים חשמליים גדולים.
12 3 כבל MC: מתאים למעגלים תלת פאזיים או מערכות תאורה הדורשות מתגי בקרה כפולים.
10 2 כבל MC: מתאים למעגלי 30A כמו מיזוג אוויר ומחממי מים חשמליים.
10 3 כבל MC: מתאים לציוד 240 וולט, המשמש בדרך כלל לתנורים ומייבשים חשמליים.
8 3 כבל MC: מתאים למעגלי 50A, כגון תחנות טעינה של רכב חשמלי.
6 2 כבל MC: מתאים לציוד עוצמה גבוהה 60A.
8 2 כבל MC: מתאים למעגלי 40A, כגון ציוד מטבח מסחרי.
12 4 כבל MC: מתאים למערכות חשמל הדורשות קווי פאזה מרובים.
4 3 כבל MC: מתאים למערכות חשמל בעומס תלת פאזי בעומס גבוה.
4. מסקנה
לכבלים MC וכבלים רגילים כל אחד מהם יתרונות וחסרונות משלהם, והם מתאימים לתרחישים שונים של יישומים. עבור סביבות מסחריות ותעשייתיות הדורשות בטיחות גבוהה, הגנה מכנית חזקה ומגנה אלקטרומגנטית, כבלי MC הם בחירה טובה יותר, ואילו ביישומים מסחריים למגורים וקלים, כבלים רגילים נפוצים יותר בגלל העלות הנמוכה וההתקנה הקלה שלהם.
בבחירת כבלים, יש לקחת בחשבון שיקול מקיף לדרישות העומס, גורמים סביבתיים, עלויות בנייה והיבטים אחרים כדי להבטיח דו קיום של בטיחות וכלכלה. אם יש צורך בהגנה מכנית נוספת ועמידות חזקה יותר, כבל MC הוא ללא ספק בחירה טובה יותר.
