כבלי מתח בינוני ממלאים תפקיד חיוני במערכת חלוקת החשמל, במיוחד במדינה כמו אוסטרליה שבה הביקוש לאנרגיה הולך וגדל. כבלי מתח בינוני נמצאים לא רק בשימוש נרחב ברשתות חשמל עירוניות, יישומים תעשייתיים ומערכות אנרגיה מתחדשת, אלא גם נושאים משימות העברת חשמל קריטיות. ככל שדרישות המתח וההספק של העברת הכוח עולות, דרישות התכנון של הכבלים הולכות ומחמירות, במיוחד בתכנון שכבת המיגון.
מאמר זה יחקור לעומק את דרישות עיצוב המיגון של כבלי מתח בינוני אוסטרליים, תוך התמקדות בדרישות עיצוב המיגון של כבלי נחושת 11kV, כבלי מתח בינוני 5kV, כבלי מתח בינוני 35kV וכבלים משוריינים במתח בינוני וביצועיהם ביישומים מעשיים.
1. תפקידה של שכבת המיגון
לשכבת המיגון של כבל המתח הבינוני יש פונקציות מפתח רבות במערכת החשמל, כולל:
מניעת הפרעות אלקטרומגנטיות (EMI): שכבת המיגון של כבל המתח הבינוני יכולה להפחית ביעילות את ההשפעה של הפרעות אלקטרומגנטיות על הציוד והסביבה שמסביב, ולהבטיח שהעברת הכוח אינה מופרעת על ידי רעש חיצוני.
הגן על הכבל מהסביבה החיצונית: שכבת המיגון יכולה להגן על הכבל מפני נזק מכני, קורוזיה כימית, לחות, קרניים אולטרה סגולות וגורמים חיצוניים אחרים במידה מסוימת.
מניעת תקלות חשמליות: שכבת המיגון יכולה לפזר ביעילות את הזרם ולמנוע דליפת זרם ותקלות חשמליות (כגון קצרים) מפגיעה בכבל ובציוד שמסביבו.
שפר את החוזק המכני של הכבל: ביישומים מסוימים, לשכבת המיגון יש לא רק פונקציות חשמליות, אלא גם מבצעת את הפונקציות המכניות של שיפור ההתנגדות לדחיסה, למתח ולכיפוף של הכבל.
2. תקנים ודרישות לכבלי מתח בינוני באוסטרליה
באוסטרליה, התכנון והשימוש בכבלי מתח בינוני חייבים לעמוד בתקנים לאומיים מחמירים ובדרישות התעשייה, במיוחד בתכנון ובבחירת החומרים של שכבת המיגון. להלן מספר דרישות עיצוב ותקנים מרכזיים:
תקן AS/NZS 1429.1
התקן המשותף האוסטרלי וניו זילנד AS/NZS 1429.1 הוא מסמך התייחסות מרכזי לתכנון וייצור של כבלי מתח בינוני. תקן זה מפרט את הדרישות הטכניות לכבלי מתח בינוני, כולל בידוד, מוליכים, שכבות מיגון, מעטפות חיצוניות ובדיקות. עיצוב שכבת המיגון של כבלי מתח בינוני צריך לעמוד בתקן זה כדי להבטיח את הבטיחות והאמינות של כבלים במתח גבוה.
מבחר חומרי מיגון איכותיים
שכבת המיגון של כבלי מתח בינוני אוסטרליים משתמשת בדרך כלל בחומרים מתכת (כגון נחושת או אלומיניום) וחומרים שאינם מתכתיים (כגון פולימר מוליך). חומרי מיגון מתכת מספקים ביצועי מיגון אלקטרומגנטיים מצוינים, בעוד חומרים פולימריים מוליכים מתאימים יותר לכבלים קלים או ליישומים עם דרישות מיוחדות למשקל.
עמידה באישורים בינלאומיים
כבלי מתח בינוני באוסטרליה מתוכננים בדרך כלל לעמוד בתקני הסמכה בינלאומיים כגון IEC (הנציבות האלקטרוטכנית הבינלאומית) ו-UL (מעבדות החתמים) כדי להבטיח את האמינות והבטיחות של כבלים ברחבי העולם.
דרישות עמידות בפני מים ועמידות בפני קורוזיה
עבור כבלי מתח בינוני בסביבות מיוחדות מסוימות (כגון הנחת תת קרקעית, סביבה לחה או סביבה ימית), עיצוב שכבת המיגון חייב להיות בעל עמידות גבוהה בפני מים ועמידות בפני קורוזיה כדי למנוע חדירת לחות וכימיקלים לפנים הכבל.
3. עיצוב שכבת מיגון של סוגים שונים של כבלי מתח בינוני
בהתאם לרמת המתח, תרחיש היישום והסביבה החיצונית, ישנם סוגים רבים ושונים של כבלי מתח בינוני בשוק האוסטרלי, ולכל סוג של עיצוב שכבת מיגון כבלים יש דרישות מיוחדות משלו.
1. כבל נחושת 11kV
כבל נחושת 11kV נמצא בשימוש נרחב ברשתות חשמל עירוניות, מתקנים תעשייתיים ומערכות העברת חשמל בגודל בינוני. מכיוון שלנחושת יש התנגדות נמוכה יותר ומוליכות טובה יותר, כבלי נחושת 11kV בדרך כלל משתמשים במוליכי נחושת כדי להבטיח הפסדי שידור נמוכים יותר.
דרישות עיצוב שכבת מיגון: שכבת המיגון של כבלי נחושת מורכבת בדרך כלל מרשת קלועה נחושת או רדיד אלומיניום. לרשת קלועה נחושת יש תכונות חשמליות טובות ויכולה להפחית ביעילות הפרעות אלקטרומגנטיות. רדיד אלומיניום משמש לשיפור העמידות והחוזק המכני של הכבל.
עמידות בפני קורוזיה וחמצון: מכיוון שמוליכי נחושת מתחמצנים בקלות, יש לנקוט באמצעי אנטי חמצון בתכנון שכבת המיגון של כבלי נחושת על מנת להבטיח שחומר הנחושת לא יתקלקל בעת חשיפה לאוויר לאורך זמן.
2. כבל מתח בינוני 5kV
כבלי מתח בינוני של 5kV משמשים בדרך כלל במערכות הולכת חשמל קטנות ובינוניות, המתאימים למבנים מסחריים, אזורי מגורים וכמה תרחישי דרישת כוח בעומס בינוני ונמוך.
דרישות עיצוב שכבת המיגון: בכבלי מתח בינוני של 5kV, שכבת המיגון מורכבת בדרך כלל מרדיד אלומיניום, רשת קלועה נחושת או שכבת פולימר מוליכה. למרות שהמתח נמוך, הכבל עדיין צריך להיות בעל יכולת אנטי-אלקטרומגנטית מסוימת ובטיחות חשמלית. שכבת המיגון של כבלים כאלה בדרך כלל אינה דורשת יותר מדי תפקוד הגנה, ומתמקדת בעיקר בדיכוי הפרעות אלקטרומגנטיות.
בחירת חומר: חומר שכבת המיגון של כבלים של 5kV נבחר בדרך כלל מרדיד אלומיניום וחומרים פולימריים מכיוון שהם קלים יותר ובעלי ביצועי מיגון חשמלי מספיקים.
3. כבל מתח בינוני 35kV
כבל מתח בינוני 35kV משמש בעיקר למערכות העברת חשמל בקנה מידה גדול, ונמצא בשימוש נרחב באזורי תעשייה, מבנים מסחריים גדולים ומערכות חשמל הדורשות העברת כוח למרחקים ארוכים.
דרישות תכנון מיגון: בכבלי מתח בינוני 35kV, תכנון המיגון מורכב במיוחד ובדרך כלל מאמץ מבנה מיגון רב-שכבתי. זה כולל מגן רדיד אלומיניום חיצוני, רשת נחושת פנימית קלועה וחומר מגן פולימרי מוליך. מיגון רב-שכבתי יכול לא רק לדכא ביעילות הפרעות אלקטרומגנטיות, אלא גם לשפר את יכולתו של הכבל להתנגד לנזק מכני.
עמידות במים ועמידות בפני קורוזיה כימית: כבלים של 35kV משמשים בדרך כלל בסביבות קשות. עיצוב המיגון צריך להיות בעל מאפיינים של עמידות בפני מים, עמידות בפני קורוזיה ועמידות כימית כדי להבטיח שהכבל יוכל לפעול ביציבות ולטווח ארוך בסביבה לחה או מזוהמת כימית.

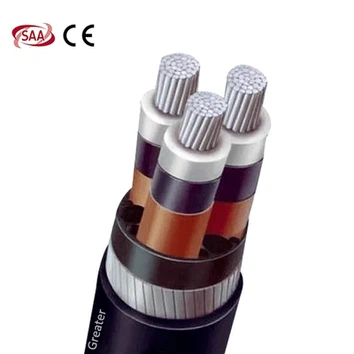

4. כבל משוריין במתח בינוני
כבלים משוריינים במתח בינוני מתוכננים לעמוד בפני זעזועים מכאניים גבוהים והם משמשים לעתים קרובות בסביבות הדורשות הגנה נוספת, כגון הנחת תת קרקעית או חשופה לאזורים עם לחץ חיצוני גבוה. כבל מסוג זה מוסיף מעטפת מתכת (בדרך כלל צמת תיל פלדה או חומר מסגסוגת אלומיניום) לחלק החיצוני של שכבת המיגון כדי לשפר את חוזק המתיחה והלחיצה של הכבל.
דרישות תכנון מיגון: בנוסף למיגון אלקטרומגנטי קונבנציונלי, שכבת המיגון של כבלים משוריינים במתח בינוני צריכה להיות בעלת עמידות נוספת לנזק מכני. חומרי מעטפת (כגון רדיד אלומיניום וצמת תיל פלדה) מספקים הגנה כדי למנוע פגיעה חיצונית מפגיעה בכבל.
מתח גבוה ועמידות סביבתית: מאחר שכבלים משוריינים במתח בינוני משמשים לעתים קרובות בסביבות קשות, שכבת המיגון חייבת להיות מתוכננת כך שתהיה בעלת רמה גבוהה של עמידות במתח גבוה, כמו גם עמידות בפני UV וקורוזיה.
4. אתגרים מרכזיים בתכנון שכבת מיגון
בעת תכנון שכבת המיגון של כבלי מתח בינוני, המהנדסים צריכים להתגבר על האתגרים הבאים:
דיכוי הפרעות אלקטרומגנטיות (EMI).
עם היישום הנרחב של ציוד אלקטרוני כוח, מקורות ההפרעות האלקטרומגנטיות הולכים וגדלים. לכן, תכנון שכבת המיגון של כבלי מתח בינוני חייב להיות יעיל מספיק כדי למנוע מגלים אלקטרומגנטיים חיצוניים להפריע לשידור אותות כוח.
הסתגלות סביבתית
שכבת המיגון של הכבל צריכה לשמור על ביצועים טובים בסביבות קיצוניות, כגון טמפרטורה גבוהה, טמפרטורה נמוכה, לחות או סביבת קורוזיה גבוהה. בעת התכנון, ודא כי בחירת חומרי שכבת המיגון יכולה להתאים לדרישות סביבתיות שונות.
איזון בין הגנה מכנית להגנה חשמלית
שכבת המיגון חייבת לא רק להיות בעלת פונקציית בידוד חשמלי, אלא גם להיות מסוגלת לעמוד בפני ההשפעה המכנית והלחץ של הכבל ביישום בפועל. כיצד לאזן בין שני הצרכים הללו הוא אתגר חשוב בתכנון שכבת מיגון.
