באיזה כבל עלי להשתמש עבור פאנלים סולאריים?

בחירת הכבל המתאים למערכת הפאנלים הסולאריים שלך היא החלטה קריטית המשפיעה על היעילות, הבטיחות ואורך החיים של ההתקנה שלך. כבלים סולאריים, כגון H1Z2Z2-K ו-PV1-F, תוכננו במיוחד כדי לענות על הדרישות של מערכות פוטו-וולטאיות (PV). כבלים אלו מתוכננים להתמודד עם המתח הגבוה, הזרם והלחצים הסביבתיים הטמונים במערכות אנרגיה סולארית.

במאמר זה, נחקור את סוגי הכבלים הסולאריים, כולל H1Z2Z2-K ו-PV1-F, ונספק הנחיות לגבי בחירת האפשרות המתאימה ביותר עבור ההתקנה הסולארית שלך.

מהו כבל סולארי?

A כבל סולארי, המכונה גם כבל פוטו-וולטאי, הוא חוט חשמלי מיוחד המיועד לחיבור בין פאנלים סולאריים, ממירים ורכיבי מערכת אחרים. כבלים אלה בנויים לפעול ביעילות בסביבות חיצוניות, ומספקים ביצועים לטווח ארוך בתנאים קיצוניים.

תכונות עיקריות של כבלים סולאריים:

עמידות גבוהה:לעמוד בטמפרטורות קיצוניות, חשיפה ל-UV ולחץ מכני.

יעילות חשמל:התנגדות נמוכה למזעור הפסדי אנרגיה.

עמידות בפני מזג אוויר ואש:מיועד לשימוש חיצוני עם חומרים מעכבי בעירה ועמיד בפני מזג אוויר.

תאימות לבטיחות:עומד בתקני בטיחות וביצועים בינלאומיים.

סוגי כבלים סולאריים

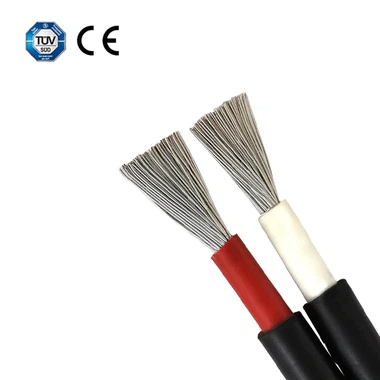

1. H1Z2Z2-K כבלים

כבל H1Z2Z2-K הוא התקן העדכני ביותר עבור כבלים פוטו-וולטאיים, העומד בדרישות הקפדניות של EN 50618. הוא עמיד ביותר ואידיאלי עבור מתקנים מודרניים סולאריים במתח גבוה.

מאפיינים:

חומר בידוד:פוליאתילן צולב (XLPE), המבטיח עמידות בטמפרטורה גבוהה וחוזק מכני.

חומר מנצח:נחושת משומרת, המציעה מוליכות מעולה ועמידות בפני קורוזיה.

דירוג מתח:1.5 kV DC, מתאים למערכות PV בעלות קיבולת גבוהה.

עמידה בתקנים:EN 50618 ו-IEC 62930.

יישומים:משמש במערכות סולאריות למגורים, מסחר ושירותים.

כבלי H1Z2Z2-K נחשבים לסטנדרט הזהב עבור מתקנים סולאריים בשל העמידות והיעילות המשופרת שלהם בהעברת חשמל.

2. PV1-F כבלים

כבל PV1-F, תקן מוקדם יותר בתעשיית השמש, נשאר בשימוש נרחב בשל האמינות והגמישות שלו. למרות שהוא הוחלף חלקית על ידי H1Z2Z2-K, PV1-F הוא עדיין אפשרות קיימת עבור יישומים רבים.

מאפיינים:

חומר בידוד:תרכובות מעכבות בעירה נטולות הלוגן (HFFR).

דירוג מתח:1.0 kV DC, מה שהופך אותו מתאים למערכות בקנה מידה נמוך עד בינוני.

חומר מנצח:נחושת משומרת לביצועים חזקים בסביבות חיצוניות.

גְמִישׁוּת:מצוין עבור התקנות הדורשות תמרון.

עמידה בתקנים:מוסמך TÜV, המבטיח בטיחות וביצועים גבוהים.

3. כבלים פוטו-וולטאיים כלליים

A כבל פוטו-וולטאיהוא מונח כללי המקיף H1Z2Z2-K, PV1-F וכבלים סולאריים אחרים. כבלים אלו מתוכננים לעמוד בדרישות הייחודיות של מערכות חשמל סולאריות, ומספקים עמידות, בטיחות ויעילות.

תכונות של כבלים פוטו-וולטאיים:

עמידות בפני UV ואוזון.

תכונות מעכבי בעירה לבטיחות אש.

תאימות למחברים סטנדרטיים כמו MC4.

חיי שירות ארוכים בחשיפה מתמשכת לאלמנטים חיצוניים.

השוואת H1Z2Z2-K ו-PV1-F

בעוד ששני הכבלים הם בחירה מצוינת עבור התקנות סולאריות, H1Z2Z2-K מועדף עבור מערכות מודרניות בשל התכונות המתקדמות שלה ודירוג המתח הגבוה יותר.

גורמים שיש לקחת בחשבון בעת ​​בחירת כבל סולארי

דרישות מתח וזרם:

התאם את דירוג המתח של הכבל למפרטי המערכת שלך.

עבור מערכות מתח גבוה, בחר בכבלי H1Z2Z2-K.

תנאים סביבתיים:

הערך את סביבת ההתקנה עבור חשיפת UV, קיצוני טמפרטורה ולחץ מכני.

גם H1Z2Z2-K וגם PV1-F מציעים עמידות מצוינת לתנאי חוץ.

עמידה בתקנים:

ודא שהכבל תואם לתקנים בתעשייה כגון EN 50618 (עבור H1Z2Z2-K) או אישור TÜV (עבור PV1-F).

גודל מערכת:

עבור מערכות בקנה מידה שימושי, H1Z2Z2-K היא הבחירה האידיאלית בשל קיבולת המתח הגבוהה יותר שלה.

PV1-F מתאים למערכות קטנות יותר או להתאמה של מתקנים ישנים יותר.

אורך כבל וירידת מתח:

כבלים ארוכים יותר יכולים להוביל לירידת מתח, להפחית את יעילות המערכת.

בחר כבלים עם התנגדות נמוכה ותכנן פריסות כדי למזער אורך מיותר.

יישומים של כבלים סולאריים

כבלים סולאריים מגוונים ומוצאים שימוש בחלקים שונים של מערכת פוטו-וולטאית:

חיבורי מודול:חבר פאנלים סולאריים בודדים ליצירת סידור סדרתי או מקביל.

חיבור פאנל למהפך:לשאת כוח DC מפאנלים סולאריים לממירים להמרת AC.

מערכות סוללות:בהגדרות מחוץ לרשת, כבלים מחברים סוללות לטעינת בקרים.

הארקה ובטיחות:ספק הארקה למערכת כדי להגן מפני תקלות חשמליות.

שיטות עבודה מומלצות להתקנה

ניתוב נכון:הימנע מכיפופים חדים וודא שהכבלים מאובטחים עם אטבים מתאימים.

הֲגָנָה:השתמש בצינורות או במגשי כבלים כדי להגן על כבלים מפני נזק מכני.

תְאִימוּת:התאם מחברי כבלים (למשל, MC4) לרכיבי המערכת לשילוב חלק.

תחזוקה שוטפת:בדוק את הכבלים מעת לעת לאיתור סימני בלאי, קורוזיה או נזק.
