במערכות אוטומציה ותעשייה מודרניות, כבלים VSD (כונן מהירות משתנה) ממלאים תפקיד חיוני כרכיב חשוב המחבר בין ממיר התדרים (VFD) והמנוע. עם הדרישות ההולכות וגוברות של ציוד תעשייתי לחיסכון באנרגיה, יעילות גבוהה ואינטליגנציה, כבלי VSD הפכו בהדרגה לאחד מרכיבי הליבה במערכות הנדסת חשמל ומערכות בקרת אוטומציה מודרניות בגלל הביצועים הייחודיים שלהם ושדות היישום הרחבים שלהם.
כקישור המפתח לממירי תדרים למנועי שליטה, המאפיינים העיקריים של כבלי VSD הם שהם יכולים לעמוד בהפרעות חשמליות תכופות, מתח גבוה וטמפרטורה, ובעלי יכולות הפרעות אנטי-אלקטרומגנטיות טובות. מכיוון שכבלי VSD נמצאים בשימוש נרחב בציוד תעשייתי, בנייה, תחבורה, אנרגיה ושדות אחרים, הבנת המושגים הבסיסיים, המאפיינים המבניים, תקני הבחירה, תרחישי היישום ובעיות נפוצות של כבלי VSD, יש משמעות רבה לשיפור ביצועי הציוד והבטחת פעולה בטוחה.
1. הגדרה ופונקציה שלכבל VSD
1.1 הגדרת כבל VSD
כבל VSD, או כבל כונן מהירות משתנה, הוא סוג של כבל המיועד למערכת כונן מהירות משתנה. מערכת כונן מהירות משתנה היא מכשיר המשמש להתאמת המהירות ופלט ההספק של המנוע, ושולט על מהירות המנוע על ידי שינוי התדר והמתח של ספק הכוח המנוע. כבל VSD אחראי להעברת פלט האות על ידי המהפך למנוע והזנת מצב העומס של המנוע למהפך.
בהשוואה לכבלי חשמל רגילים, סביבת העבודה של כבל VSD תובעני יותר. זה צריך להיות מסוגל לעמוד בזרם המיתוג בתדר גבוה, מתח גבוה והפרעות אלקטרומגנטיות חזקות שנוצרו על ידי המהפך. לפיכך, על תכנון כבל VSD לקחת בחשבון את תנאי העבודה המיוחדים הללו, כולל עמידות בפני טמפרטורה גבוהה, הפרעות אלקטרומגנטיות (EMI) ועמידות בפני תקלות חשמליות.
1.2 פונקציה של כבל VSD
הפונקציה העיקרית של כבל VSD היא לחבר את המהפך למנוע, להעביר את אות הבקרה ואת אות ההספק שנוצר על ידי המהפך, ולהבטיח כי המנוע פועל ביציבות וביעילות בתנאי הפעלה שונים. ניתן להסביר באופן ספציפי את תפקידו מההיבטים הבאים:
1. העברת חשמל: פונקציית הליבה של כבל ה- VSD היא להעביר את כוח הפלט של המהפך למנוע. מכיוון שהמהפך מתאים את תדר ההפעלה של המנוע, כבל ה- VSD צריך להיות מסוגל לתמוך בשינויים במתח ובזרם ולעמוד בתנודות חשמליות תכופות.
2. הגנה על הפרעות אלקטרומגנטיות (EMI): מכיוון שהמהפך משתמש בטכנולוגיית מיתוג בתדר גבוה, תיווצר הפרעה אלקטרומגנטית חזקה במהלך פעולתו, מה שעשוי להשפיע על הפעולה הרגילה של ציוד חשמלי אחר. בכבלים VSD בדרך כלל יש שכבת מיגון, שיכולה להפחית ביעילות את הפרעות האלקטרומגנטיות ולהבטיח את היציבות החשמלית של כבלים וציוד אחר.
3. העברת אות: כבלי VSD צריכים להעביר לא רק אותות כוח, אלא גם אותות משוב ממנועים, כגון מהירות, טמפרטורה, רטט וכו '. תכנון הכבלים צריך לקחת בחשבון את שלמות האותות הללו כדי למנוע אובדן אות או עיוות.
4. עמידות בפני תקלות חשמליות: בתנאי מיתוג בתדר גבוה, כבלי VSD צריכים להיות בעלי עמידות חזקה לתקלות חשמליות, במיוחד כאשר אות הפלט של המהפך משתנה מאוד. הכבל חייב להיות מסוגל לפעול ביציבות ללא כישלון.
2. מבנה ומאפיינים של כבל VSD

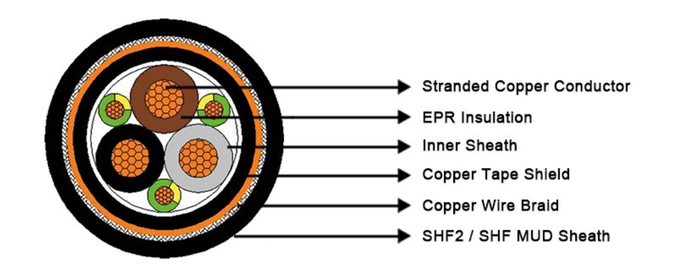

2.1 מבנה כבל VSD
המבנה של כבל VSD שונה מזה של כבל חשמל רגיל, אשר בא לידי ביטוי בעיקר בהיבטים הבאים:
1. מוליך: מוליך כבל VSD עשוי בדרך כלל נחושת או אלומיניום. המוליכות של מוליך נחושת גבוהה יותר והיא מתאימה ליישומים עם דרישות זרם גדולות. על מנת להבטיח את היציבות והמוליכות של הכבל, מוליך כבל VSD בדרך כלל מאמצ מבנה קלוע משובח.
2. שכבת בידוד: שכבת הבידוד של כבל VSD בדרך כלל מאמצת פוליוויניל כלוריד באיכות גבוהה (PVC), פוליאתילן צולב (XLPE) או פלואורופלסטי (FEP) וחומרים עמידים בפני קורוזיה עמידה בטמפרטורה גבוהה, כימית. הפונקציה העיקרית של שכבת הבידוד היא לבודד את המוליך מהסביבה החיצונית כדי למנוע דליפת זרם או קצר חשמלי.
3. שכבת מיגון: על מנת למנוע הפרעות אלקטרומגנטיות שנוצרו על ידי המהפך, כבל VSD מוסיף בדרך כלל שכבת מיגון. שכבת המגן יכולה להיות עשויה מסכל מתכת, חוט נחושת קלוע או נייר אלומיניום, שיש לו ביצועים חזקים נגד האלקטרומגנטיים (EMI). שכבה זו מדכאת למעשה את קרינת הגלים האלקטרומגנטיים ומונעת את השפעת ההפרעה על המערכת.
4. נדן חיצוני: שכבת הנדן החיצונית עשויה בדרך כלל מחומרים PVC, גומי או חומרים אחרים עמידים מאוד בלאי כדי להגן על הכבל מפני נזק פיזי, קורוזיה כימית או סביבת טמפרטורה גבוהה. לנדן החיצוני בדרך כלל יש עמידות חזקה בלאי, עמידות בפני UV ועטום מים כדי להבטיח שהכבל יכול לעבוד באופן אמין בסביבות קשות.
2.2 מאפייני כבלי VSD
1. יכולת הפרעה אנטי-אלקטרומגנטית חזקה (EMI): מכיוון שהמחלקה התכופה של המהפך תייצר הפרעות אלקטרומגנטיות, בדרך כלל לכבלים VSD יש יכולות מיגון אלקטרומגנטיות חזקות. שכבת המגן מונעת למעשה את הפרעות האלקטרומגנטיות להיכנס לכבל ומבטיחה את הבטיחות החשמלית של המערכת.
2. יכולת הסתגלות חזקה בתדירות גבוהה: תכנון כבל VSD יכול להסתגל לתנודות זרם תדר גבוה שנוצרו על ידי המהפך, ויכולות לעמוד ביעילות בפולסי המיתוג במהירות גבוהה שנוצרו על ידי המהפך כדי למנוע עיוות אות ואובדן חשמל.
3. עמידות בפני טמפרטורה גבוהה ועמידות בפני קורוזיה כימית: שכבת הבידוד והנדן החיצוני של כבל ה- VSD עשויים בדרך כלל מחומרים עמידים בפני טמפרטורה גבוהה ועמידה בפני קורוזיה, שיכולים לפעול ביציבות בסביבות קיצוניות, המתאימות במיוחד לשימוש בסביבות גז טמפרטורה גבוהה או מאכלת.
4. התנגדות ללבוש חזקה: לנדן החיצוני של כבל ה- VSD בדרך כלל יש עמידות בפני שחיקה חזקה, יכולה לשמש זמן רב בסביבה תעשייתית ואינה פגומה בקלות.
3. שדות יישומים של כבלי VSD
כבלי VSDנמצאים בשימוש נרחב במקומות שונים שבהם נדרשת בקרת כונן תדר משתנה במנועים, במיוחד בשדות הבאים:
3.1 אוטומציה תעשייתית
בתחום האוטומציה התעשייתית, כבלי VSD משמשים לרוב להנעת מנועים שונים, כמו מאווררים, משאבות, מדחסים, מנופים, חגורות מסוע וציוד אחר. דרך מערכת כונן התדרים המשתנה ניתן לשלוט במדויק על המהירות וההתחלה והעצירה של המנוע, ובכך להשיג חיסכון באנרגיה, שיפור היעילות והרחבת חיי הציוד. לא ניתן להתעלם מהתפקיד של כבלי VSD במכשירים אלה. זה מבטיח את היציבות של העברת האות וההספק בין המהפך למנוע.
3.2 בניית חשמל
כבלי VSD משמשים יותר ויותר בשדה הבנייה, במיוחד במיזוג אוויר, מערכות אוורור, מעליות, מערכות בקרת טמפרטורה ולחות קבועות. טכנולוגיית המרת תדרים יכולה להתאים ביעילות את תדר ההפעלה של מכשירים אלה, להפחית את צריכת האנרגיה ולשפר את יציבות המערכת.
3.3 טיפול במים וטיפול בשפכים
במתקני טיפול במים וטיפול בשפכים, כבלי VSD משמשים לבקרת פעולת ציוד כמו משאבות מים ומאווררים. על ידי התאמת מהירות העבודה של הציוד דרך המהפך, ניתן להשיג בקרה מדויקת לפי הצורך, ולשפר את היעילות והגמישות של המערכת.
3.4 כוח ואנרגיה
בתעשיית הכוח והאנרגיה, כבלי VSD נמצאים בשימוש נרחב בהעברת חשמל והפצה, ייצור כוח רוח, ייצור כוח סולארי ושדות אחרים. המהפך יכול להתאים ביעילות את מצב העבודה של ציוד הכוח ולמקסם את היעילות של ניצול האנרגיה.
3.5 תחבורה
כבלי VSD נמצאים בשימוש נרחב גם בתחום ההובלה, כגון כוח מתיחת רכבת, מערכות רכבת תחתית, ציוד הרמה וכו 'באמצעות התאמת המרת תדרים מדויקת, ניתן לשפר את החלקות של הפעלת ציוד ואפקט חיסכון באנרגיה.
4. בחירה והתקנה אמצעי זהירות של כבלי VSD
4.1 בחירת כבלי VSD
בעת הבחירה, יש לקחת בחשבון את הגורמים הבאים בהתאם לסביבת היישום והצרכים הספציפיים:
1. מפרטי הכבלים ודרישות העומס: בחר את קטע הכבלים המתאים והסוג בהתאם לסביבת ההספק, העומס וסביבת העבודה של המנוע.
2. גורמים סביבתיים: כגון טמפרטורה, לחות, בין אם היא חשופה לגזים מאכלים כימיים או שדות חשמליים בעלי מתח גבוה וכו '.
3. שיטת הגנת כבלים: אם ההפרעה האלקטרומגנטית חזקה, יש לבחור כבל VSD עם אפקט מיגון טוב.
4. טמפרטורת הכבלים ועמידות בפני לחץ: ודא שהכבל לא ייכשל בגלל טמפרטורה גבוהה או מתח מוגזם כאשר המהפך פועל.
4.2 אמצעי זהירות להתקנה
1. הימנע מכיפוף כבלים מוגזם: במהלך ההתקנה, הימנע מכפוף הכבל בזווית קטנה כדי להימנע מפגיעה במבנה הפנימי של הכבל.
2. הארקה סבירה: ודא ששכבת המגן של הכבל מקורקע כראוי כדי למנוע הפרעות אלקטרומגנטיות להשפיע על הציוד.
3. עמיד למים ואנטי קורוזיה: בסביבה לחה או מאכלת מאוד, יש לבחור כבל VSD אטום למים ואנטי קורוזיה, ויש להבטיח את נדן החיצוני של הכבל להיות שלם.
