תֵאוּר

פרמטרים טכניים

הסמכה

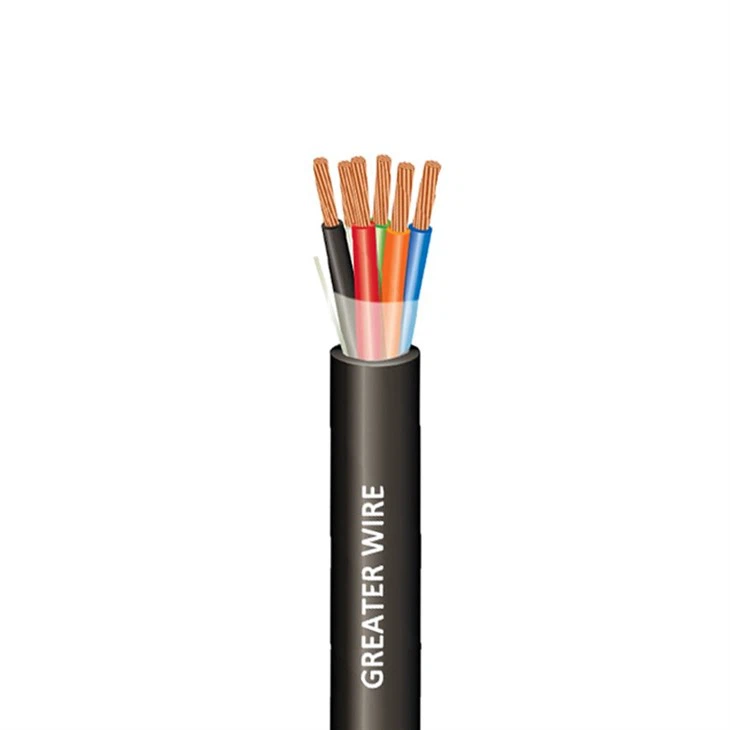

IMSA 20-1 כבל בקרת תנועה

מוליך: נחושת חשופה תקועה לכל ASTM B -3, B -8
בידוד: 16 AWG-.025 "(. 635 מ"מ) PE (תקוע)

14 AWG-.025 "(. 635 מ"מ) PE

12 AWG -.030 "(. 762 מ"מ) PE
ז'קט: PE
דירוג מתח: 600 וולט
טמפ '. דירוג: 75 מעלות

בַּקָשָׁה

IMSA 20-1 כבל בקרת תנועה נמצא בשימוש נרחב במערכות בקרת אותות תנועה, ומספק תמיכה יציבה של כוח ויציאת נתונים עבור נורות איתות, ארונות בקרה, חיישנים וציוד אחר. המוליכות הגבוהה שלה, עמידות בפני מזג האוויר וביצועי האנטי-אינטרפורמציה מבטיחים את הפעולה האמינה של אותות תנועה, המשמשים בעיקר בכבישים עירוניים, צמתים, כבישים מהירים ומערכות תחבורה חכמות (ITS).

תכונה

IMSA 20-1 כבל בקרת תנועה הוא כבל ביצועים גבוהים המיועד למערכות בקרת אותות תנועה. היא משתמשת במוליכי נחושת חשופים וחשופים ותואמת את התקנים ASTM B -3 ו- B -8. יש לו מוליכות מצוינת וחוזק מתיחה ועומד בתקני IMSA (איגוד האותות העירוני הבינלאומי).

הסמכה

IMSA 20-1 כבלי בקרת תנועה מוסמכים UL ועונים על תקני תעשייה קפדניים לבטיחות, עמידות וביצועים חשמליים. הסמכת UL מצביעה על כך שהכבל עבר בדיקות קפדניות ותואם את תקנות הבטיחות החשמלית של ארה"ב ובינלאומית.

חֲבִילָה

imsa traffic signal cable package

קו ייצור

עם שנים רבות של ניסיון ייעודי בתעשיית התיל והכבלים, הצוות המיומן ביותר של Greater Wire פיתח מומחיות מקיפה וידע מעמיק בתעשייה. אנו משתמשים בחוויה נרחבת זו כדי להתמודד עם אפילו האתגרים המורכבים ביותר, ומציעים פתרונות מותאמים וחדשניים המתאימים לדרישות המתפתחות של לקוחותינו. על ידי נשארים לפני ההתקדמות בתעשייה ושמירה על מחויבות למצוינות, אנו מבטיחים כי המוצרים והשירותים שלנו עומדים בעקביות בסטנדרטים הגבוהים ביותר של איכות, אמינות וביצועים.

לָקוּחַ

wire and cable manufacturer

שׁוּתָף

Greater Wire Partner

שאלות נפוצות

ש: מהו חוט IMSA?

ת: חוט IMSA מתייחס לכבלים חשמליים העומדים בתקנים שנקבעו על ידי איגוד האותות העירוני הבינלאומי (IMSA). חוטים אלה מיועדים במיוחד למערכות אותות תנועה, תאורת דרכים, מערכות תחבורה חכמות (ITS) ויישומים עירוניים וכבישים אחרים.

ש: איזה חוט משמש לרמזורים?

A: סוגים נפוצים של חוט IMSA הם כבל אות תנועה (IMSA 20-1, 20-4, 20-7), חוט גלאי לולאה (IMSA 51-5, {}}}), כבל אופטי (EG, IMSA 40-2}}), כבל אופטי (EG, IMSA {{5}.

כבל אות תנועה (למשל, imsa 20-1, 20-4, 20-7), המשמש לחיבור רמזורים, ארונות בקרה וחיישנים.

חוט גלאי לולאה (למשל, imsa 51-5, 51-7), משובץ בכבישים לאיתור נוכחות רכב.

כבל סיבים אופטיים (למשל, IMSA 40-2, 50-2) משמש להעברת נתונים במהירות גבוהה במערכות תנועה חכמות.

תגיות פופולריות: IMSA 20-1 כבל בקרת תנועה, סין IMSA 20-1 יצרני כבלים לבקרת תנועה, ספקים, מפעל

20-1 IMSA cable

כבל IMSA מוצק

לֹא. של קונד	עובי JKT חיצוני		OD נומינלי		מִשׁקָל lbs. / 1M '
לֹא. של קונד	אִינְטשׁ	מ.מ.	אִינְטשׁ	מ.מ.	מִשׁקָל lbs. / 1M '
14 AWG
2	.045	1.143	.322	8.18	58
3	.045	1.143	.339	8.61	75
4	.045	1.143	.369	9.37	94
5	.045	1.143	.402	10.21	113
7	.045	1.143	.435	11.05	146
9	.060	1.524	.538	13.67	186
10	.060	1.524	.580	14.73	220
12	.060	1.524	.597	15.16	254
14	.060	1.524	.626	15.90	325
15	.060	1.524	.660	16.76	311
16	.060	1.524	.660	16.76	325
19	.060	1.524	.694	17.63	375
20	.060	1.524	.729	18.52	395
21	.060	1.524	.729	18.52	413
25	.060	1.524	.808	20.52	478
26	.060	1.524	.808	20.52	501
12 AWG
2	.045	1.143	.376	9.55	58
3	.045	1.143	.397	10.08	75
4	.045	1.143	.434	11.02	94
5	.045	1.143	.475	12.07	113
7	.045	1.143	.514	13.06	146
9	.060	1.524	.634	16.10	186
10	.060	1.524	.688	17.48	220
12	.060	1.524	.709	18.01	254
16	.060	1.524	.787	19.99	325
19	.060	1.524	.829	21.06	395
20	.080	2.03	.913	23.19	631
21	.080	2.03	.913	23.19	652
25	.080	2.03	1.010	25.65	760

כבל IMSA תקוע

לֹא. של קונד	עובי JKT חיצוני		OD נומינלי		משקל lbs./1m '
לֹא. של קונד	אִינְטשׁ	מ.מ.	אִינְטשׁ	מ.מ.	משקל lbs./1m '
16AWG
2	.045	1.143	.310	7.88	45
3	.045	1.143	.326	8.28	56
4	.045	1.143	.354	8.99	73
5	.045	1.143	.386	9.80	87
7	.045	1.143	.417	10.59	108
9	.060	1.524	.497	12.62	147
10	.060	1.524	.517	13.13	160
12	.060	1.524	.554	14.07	195
16	.060	1.524	.620	15.75	235
20	.060	1.524	.678	17.22	284
14 AWG
2	.045	1.143	.340	8.64	58
3	.045	1.143	.358	9.09	76
4	.045	1.143	.390	9.91	94
5	.045	1.143	.428	10.87	113
7	.045	1.143	.465	11.81	148
9	.060	1.524	.570	14.48	203
10	.060	1.524	.612	15.55	224
12	.060	1.524	.612	15.55	256
14	.060	1.524	.666	16.92	293
15	.060	1.524	.702	17.83	315
16	.060	1.524	.702	17.83	332
19	.060	1.524	.739	18.77	383
20	.060	1.524	.771	19.58	403
21	.060	1.524	.777	19.74	419
25	.060	1.524	.911	23.14	529
26	.060	1.524	.991	25.17	544
12 AWG
2	.045	1.143	.398	10.11	84
3	.045	1.143	.421	10.69	111
4	.045	1.143	.464	11.79	139
5	.045	1.143	.506	12.85	168
7	.045	1.143	.582	14.78	242
9	.060	1.524	.674	17.12	304
10	.060	1.524	.674	17.12	321
12	.060	1.524	.755	19.18	402
16	.060	1.524	.878	22.30	535
19	.060	1.524	.930	23.62	623
20	.080	2.03	.951	24.16	652
21	.080	2.03	.971	24.66	682
25	.080	2.03	1.044	25.52	798
