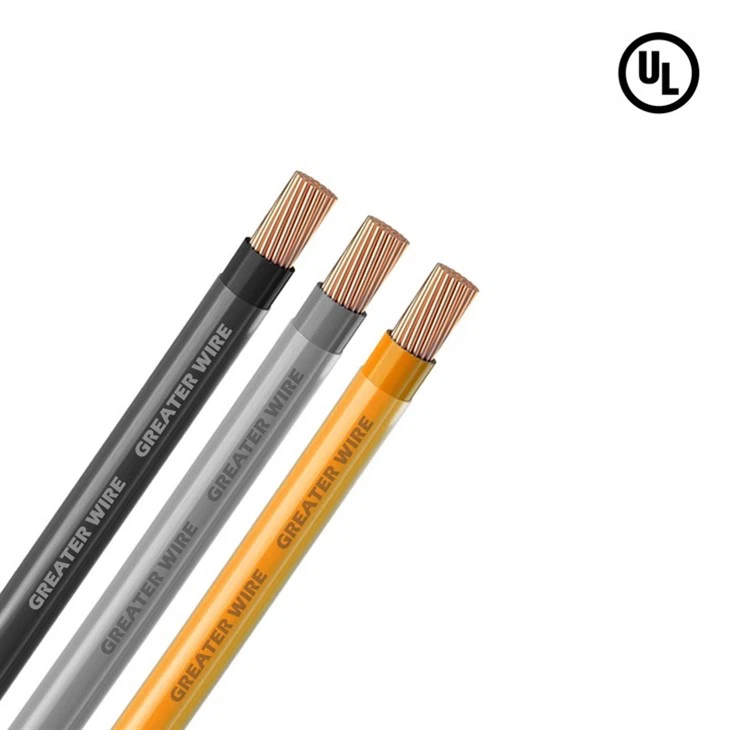

3 AWG THHN WIRE WIRE

3 AWG חוט ת'ן ליבה יחידה מושלמת למעגלים הדורשים יכולת זרם משמעותית. חוט זה משתמש במוליכי נחושת באיכות גבוהה לביצועים חשמליים מעולים. הוא מכוסה בשכבת PVC עמידה בחום ומוגן על ידי מעיל ניילון חיצוני, ומציע עמידות משופרת ועמידות בפני גורמים סביבתיים. אפשרויות הצבע כוללות לבן, צהוב, כתום וחום.

בַּקָשָׁה

3 AWG THHN (כבל תרמופלסטי גבוה עמיד בפני ניילון) הוא מפרט תיל נפוץ עם יכולת נשיאה גדולה של זרם גדול ועמידות חום טובה. זה מתאים למערכות חלוקת כוח בתוך מבנים. בסביבות תעשייתיות הוא נמצא בשימוש נרחב לחיבור ציוד חשמלי שונה כמו מנועים, גנרטורים ופאנלים בקרה, ויכול לעמוד בטמפרטורות גבוהות ועומסי זרם.

תכונה

• UL 83

• מוליך נחושת מוצק או תקוע רך

• בידוד חום ועמיד בפני לחות פוליוויניל כלוריד (PVC)

• עם ז'קט ניילון ברור (פוליאמיד)

• הסמכת UL & BPS

הסמכה

Thhn/thwn/thwn -2 אישור חוט ul. סימן ה- UL מציין כי המוצרים שלנו עברו בדיקות והערכה קפדניות כדי לעמוד בתקני בטיחות קפדניים.

חֲבִילָה

THHN wire package

קו ייצור

1. חוט וכבלים גדולים יותר הם מפעל עם ניסיון של יותר מ 20 שנות ייצור, המכסה שטח של 12, 000 M2.
2. לכל שלב ייצור יש בקרת איכות קפדנית, כולל בדיקות חשמל, בדיקת בידוד, בדיקה חזותית ומדידה ממדית.
3. לכבלים שלנו יש אישורים מלאים, כמו SAA, UL, CUL, CSA, CE, CB, TUV, BPS, PSE ואחרים, והכבל שלנו יציב ואמין.
4. יש לנו צוות סחר חוץ מקצועי המספק חוטים וכבלים לפרויקטים הנדסיים בפיליפינים, צפון אמריקה, דרום אמריקה, ולמעלה מ- 180 מדינות ואזורים ברחבי העולם.

מִקרֶה

thhn cable manufacturer

שׁוּתָף

greater wire Partner

שאלות נפוצות

1. ש: כמה אמפר יביא 3 AWG תיל?

ת: 3 AWG Thhn Wire יכול לשאת עד 100 אמפר.

2. ש: למה משמש 3 חוט AWG?

תיל: 3 AWG הוא כבל חשמלי רב-תכליתי וכבד המשמש ביישומים שונים בשל יכולתו להתמודד עם זרמים חשמליים משמעותיים. אידיאלי לחיבור ציוד תעשייתי זרם גבוה, כמו מנועים גדולים, גנרטורים ושנאים. ומתאים לחיווט מערכות תאורה מסחריות גדולות בהן נדרש זרם גבוה.

3. ש: מהי הגמלה של מוליך נחושת #3 AWG?

A:

הגמלה של מוליך נחושת #3 AWG יכולה להשתנות על סמך גורמים כמו סוג בידוד, טמפרטורת הסביבה ותנאי התקנה.

לבידוד THHN: בהתקנה סטנדרטית (כגון בצינור או באוויר הפתוח), בדרך כלל חוט נחושת מס '3 AWG יש אמפיות של 100 אמפר. ערך זה מניח דירוג טמפרטורה של 90 מעלות (194 תואר ו) ותנאי התקנה סטנדרטיים לפי קוד החשמל הלאומי (NEC).

תגיות פופולריות: ליבה יחידה 3 AWG חוט בניין חשמלי THHN, סין ליבה בודדת 3 AWG יצרני תיל בחשמל של THHN, ספקים, מפעל

217

חוט חשמלי עמיד חום תרמופלסטי ללא עופרת עם נדן ניילון (Thhn/thwn -2). 600 וולט. 90 מעלות
גודל המוליך		מספר וקוטר נומינלי של חוט	עובי הקיר		קוטר הכללי המשוער	התנגדות לבידוד מינימלי	* אמפיות		כבל משקל נומינלי
(מ"מ)	(AWG)	(מ"מ)	PVC (מ"מ)	ניילון (מ"מ)	(מ"מ)	MΩ/ק"מ	רטוב 90 מעלות	יבש של 90 מעלות	ק"ג/ק"מ
מוּצָק							Thwn	ת'ן
1.6 מ"מ	14	1x1.60 מ"מ	0.4	0.10	2.60	130	35	35	22.62
2. 0 מ"מ	12	1x2. 00 מ"מ	0.4	0.10	3.00	110	40	40	33.57
2.6 מ"מ	10	1x2.60 מ"מ	0.5	0.10	3.80	120	55	55	55.78
3.2 מ"מ	8	1x3.20 מ"מ	0.8	0.13	5.06	120	75	75	88.33
נָטוּשׁ
2. 0 מ"מ²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3.5 מ"מ²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5.5 מ"מ²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14 מ"מ²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22 מ"מ²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30 מ"מ²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38 מ"מ²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50 מ"מ²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60 מ"מ²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80 מ"מ²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100 מ"מ²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125 מ"מ²	250 MCM	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150 מ"מ²	300 MCM	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 MCM	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200 מ"מ²	400 MCM	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 MCM	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250 מ"מ²	500 MCM	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 MCM	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325 מ"מ²	650 MCM	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 MCM	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 מ"מ²	800 MCM	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500 מ"מ²	1000 MCM	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
תקני הפניה: PEC, NEC (מבוסס על טמפרטורת הסביבה של 30 מעלות)

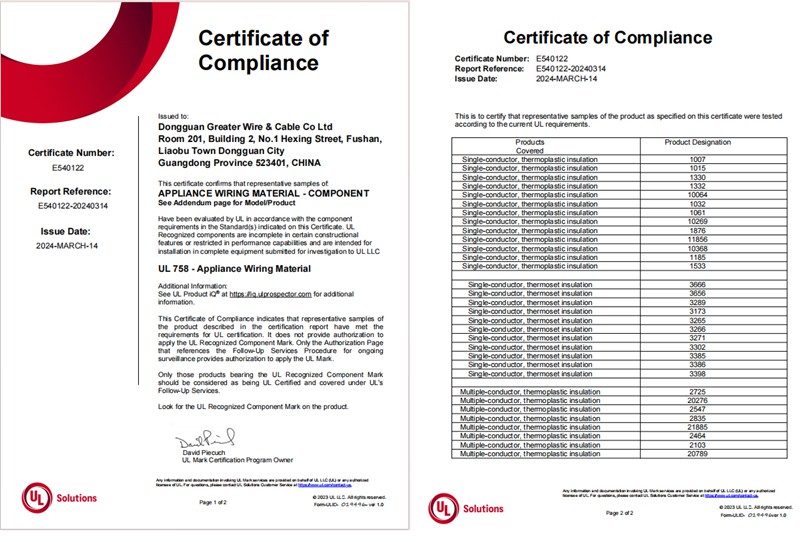

THHN wire certification
